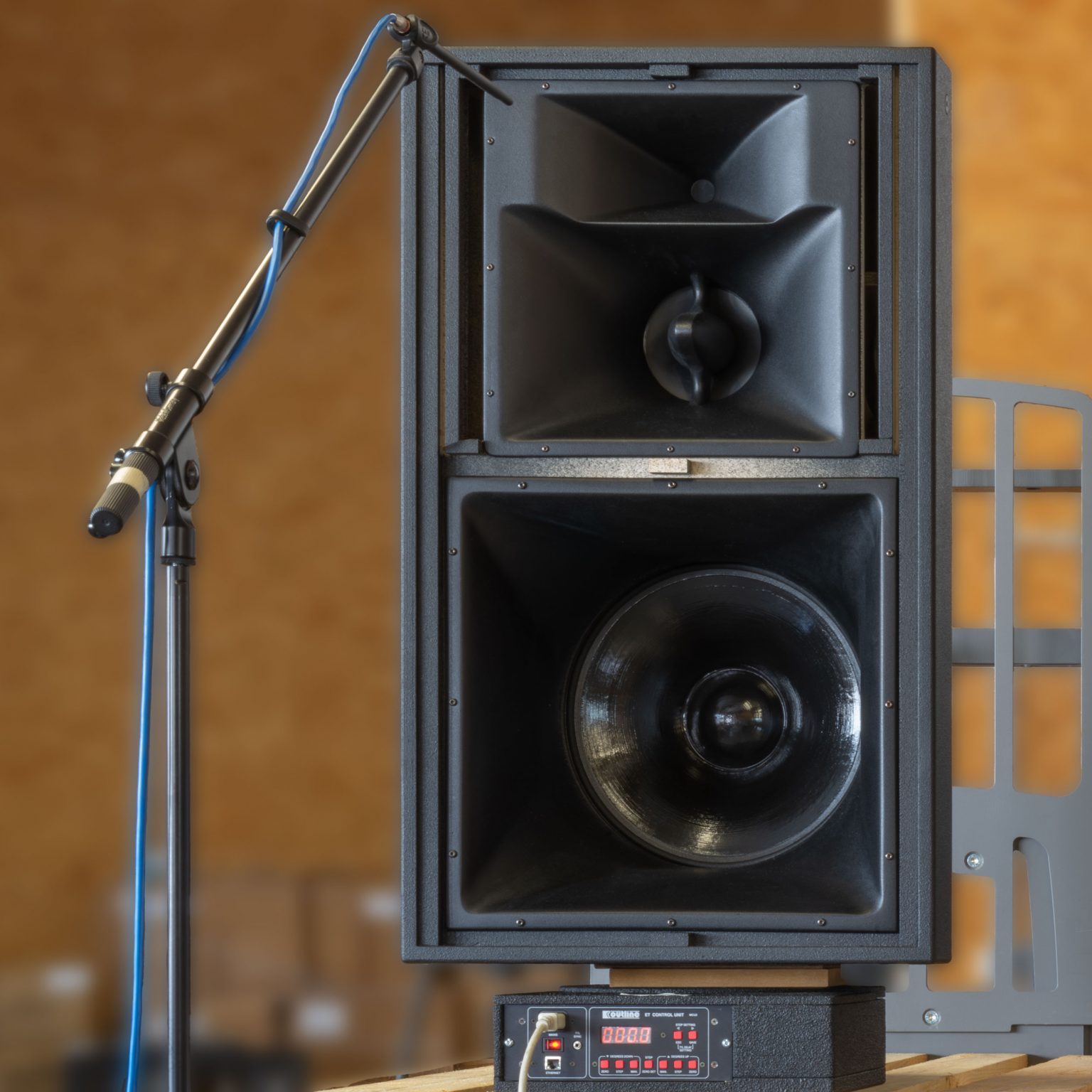

Beitrag Cube MK3 PA-Lautsprecher
Cube Top MK3 ist ein sehr linearer, horngeladener drei-Wege PA Lautsprecher mit sehr hohem Wirkungsgrad.
Cube Top MK3 ist ein Bassreflex-Lautsprecher mit Chassis von Celestion, Ciare und von SB Audience.

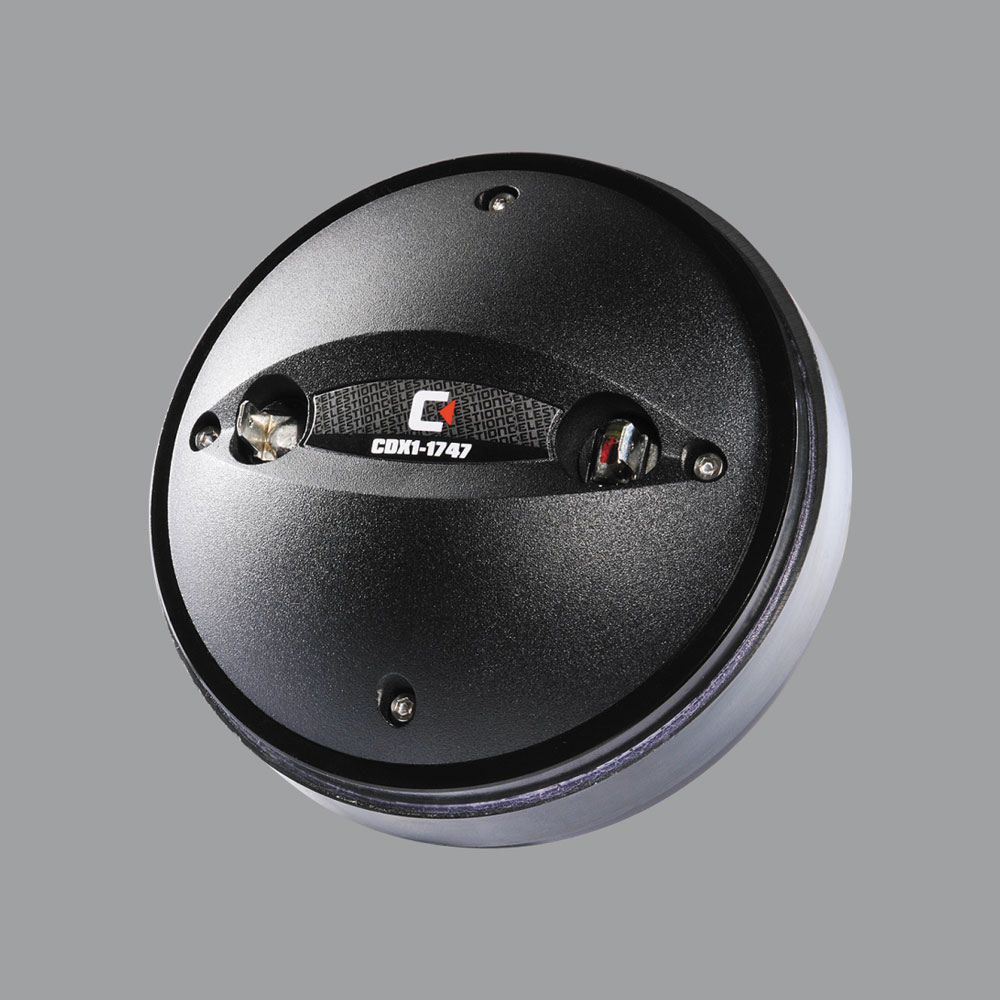

Celestion CDX1-1747
Hochtöner
1-Zoll-Hochton-Treiber mit hochwertiger-Membran.
- Belastbarkeit ( Nenn / Musik ) = 60 W
- Frequenzbereich = 1000-20000 Hz
- Impedanz R = 8 Ohm
- Kennschalldruck SPL = 110 dB ( 2,83 V; 1 m )
- Durchmesser der Schwingspule = 44 mm
- Außendurchmesser d = 120 mm
- Einbautiefe (nicht eingefräst) t = 53 mm
- Gewicht m = 2,3 kg

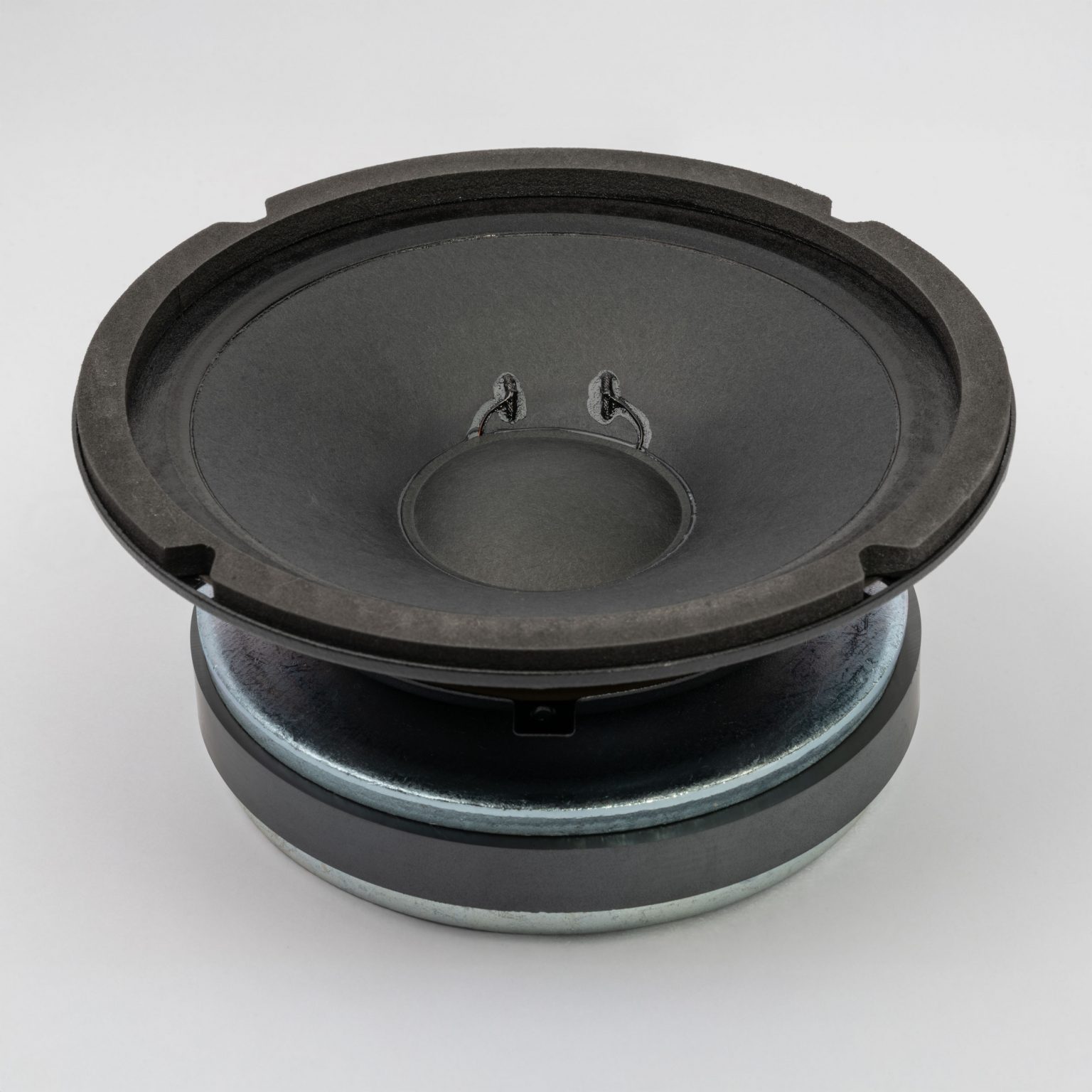

Ciare 6.38MR
Mitteltöner
15 cm Mitteltöner mit Papier-Membran. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.
- Belastbarkeit ( Nenn / Musik ) = 100 / 200 W
- Frequenzbereich = 500-5000 Hz
- Resonanzfrequenz fs = 302,05 Hz
- Impedanz R = 8 Ohm
- Kennschalldruck SPL = 102 dB ( 2,83 V; 1 m )
- Gleichstromwiderstand Re = 5,5 Ohm
- Kraftfaktor BL = 10,93 N/A
- Schwingspuleninduktivität L = 0,23 mH
- Effektive Membranfläche Sd = 141,03 cm2
- Bewegte Masse incl. Luftlast mms = 6,37 g
- Äquivalentvolumen Vas = 12,2 l
- Freiluftgesamtgüte Qts = 0,38 ( Qms = 1,35, Qes = 0,53 )
- Durchmesser der Schwingspule = 38 mm
- Lineare Auslenkung xlin = +/- 0,25 mm
- Einbaudurchmesser d = 143 mm
- Außendurchmesser d = 165 mm
- Einbautiefe (nicht eingefräst) t = 76 mm
- Gewicht m = 2,8 kg

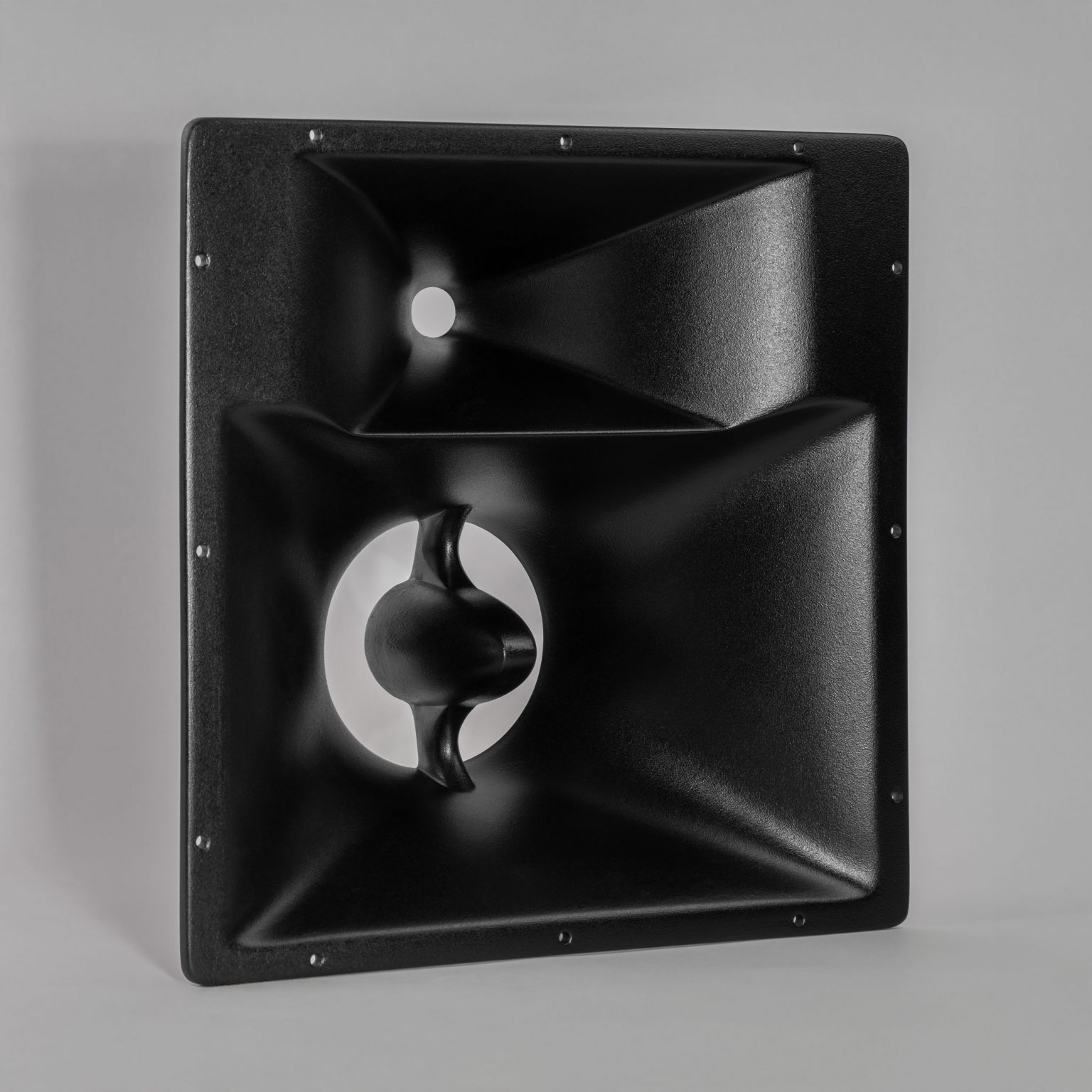

Limmer Horn 042
für Ciare 6.38MR3
Horn zum Anschluss an einen Horntreiber mit 1 Zoll Durchmesser und Ciare 6.38MR3 Mitteltöner.
- Halsdurchmesser des Horns = 1 Zoll
- Abstrahlungswinkel ( Breite x Höhe ) = 75 x 45 Grad
- äußere Abmessungen ( Höhe x Breite x Tiefe ) = 390 x 390 x 135 mm
- Schallwandausschnitt ( Höhe x Breite x Tiefe ) = 358 x 358 mm

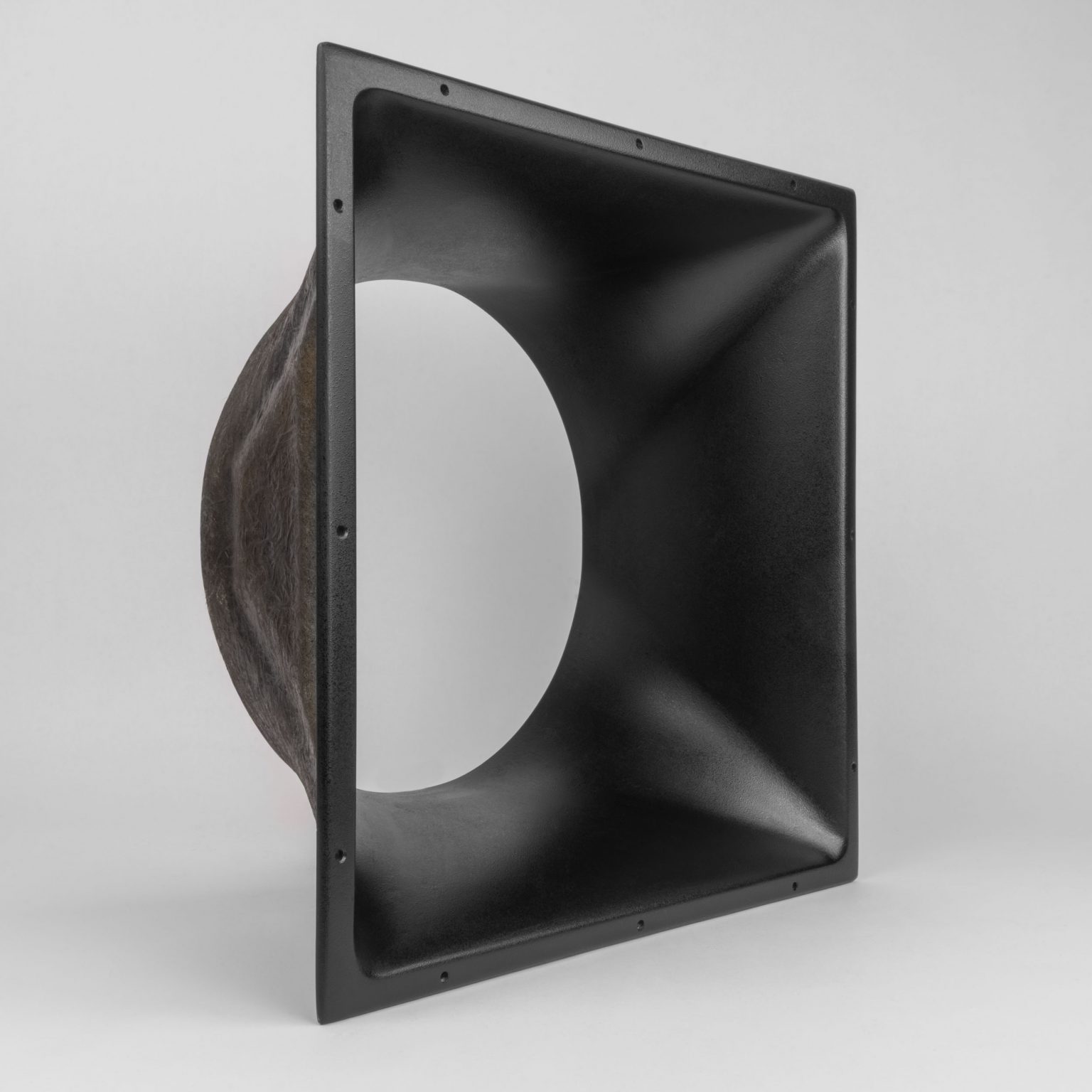

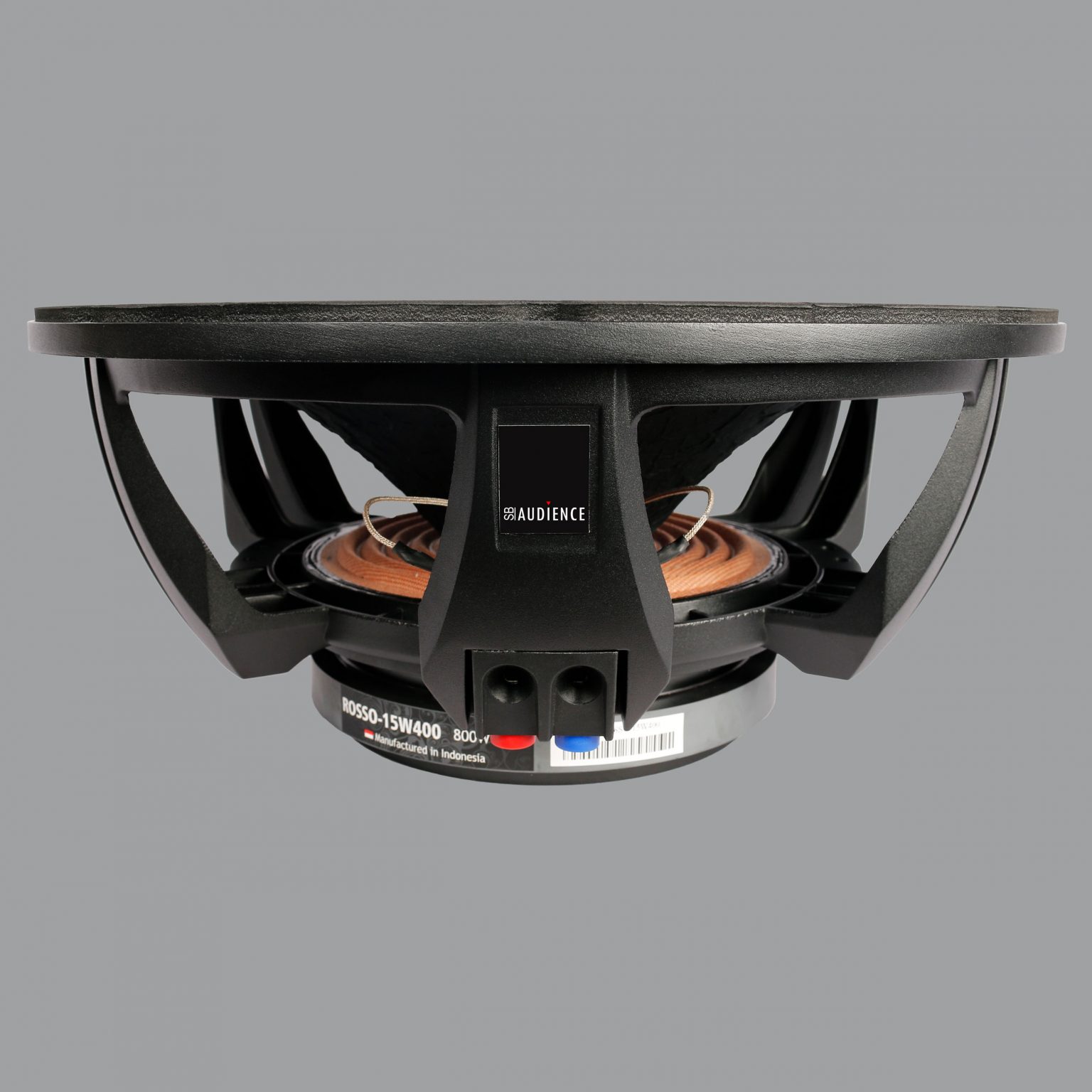

SB Audience ROSSO 15W400
Tieftöner
39 cm Tieftöner mit besonders behandelter Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
- Belastbarkeit (Nenn/Musik) = 400/800 W
- Frequenzbereich = 44-5200 Hz
- Resonanzfrequenz fs = 44 Hz
- Impedanz R = 8 Ohm
- Kennschalldruck SPL = 102 dB (1W; 1m)
- Gleichstromwiderstand Re = 5,2 Ohm
- Kraftfaktor BL = 21,5 N/A
- Schwingspuleninduktivität L = 1 mH
- Effektive Membranfläche Sd = 907,9 cm2
- Bewegte Masse incl. Luftlast mms = 107,6 g
- Äquivalentvolumen Vas = 140,1 l
- Freiluftgesamtgüte Qts = 0,33 (Qms=11,15, Qes=0,34)
- Durchmesser der Schwingspule = 75,5 mm
- Lineare Auslenkung xlin = +/- 5 mm
- Einbaudurchmesser d = 361,4 mm
- Außendurchmesser d = 394 mm
- Einbautiefe (nicht eingefräst) t = 155,5 mm
- Gewicht m = 8,7 kg

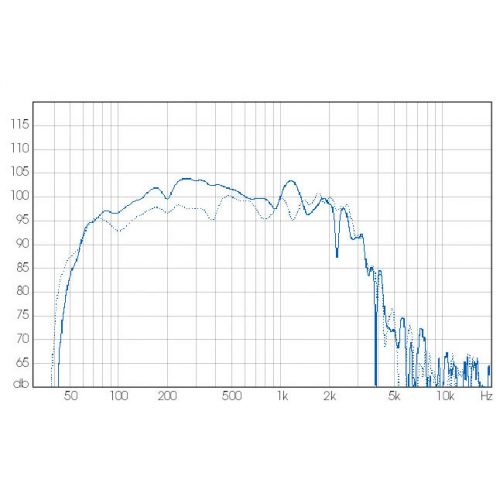

Cube MK3 PA-Lautsprecher

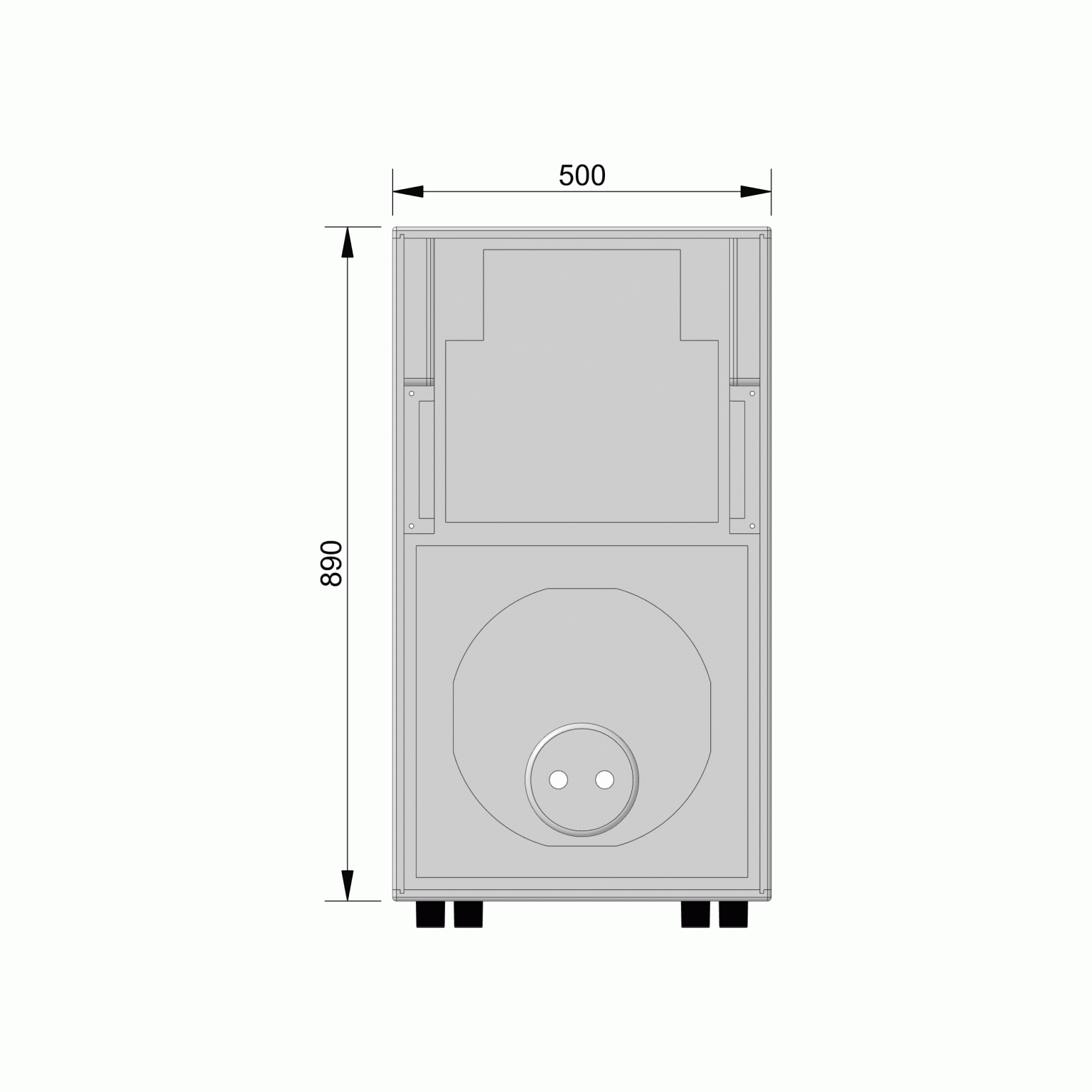

Zeichnung Front
- Höhe 890 mm
- Breite 500 mm
Cube MK3 PA-Lautsprecher

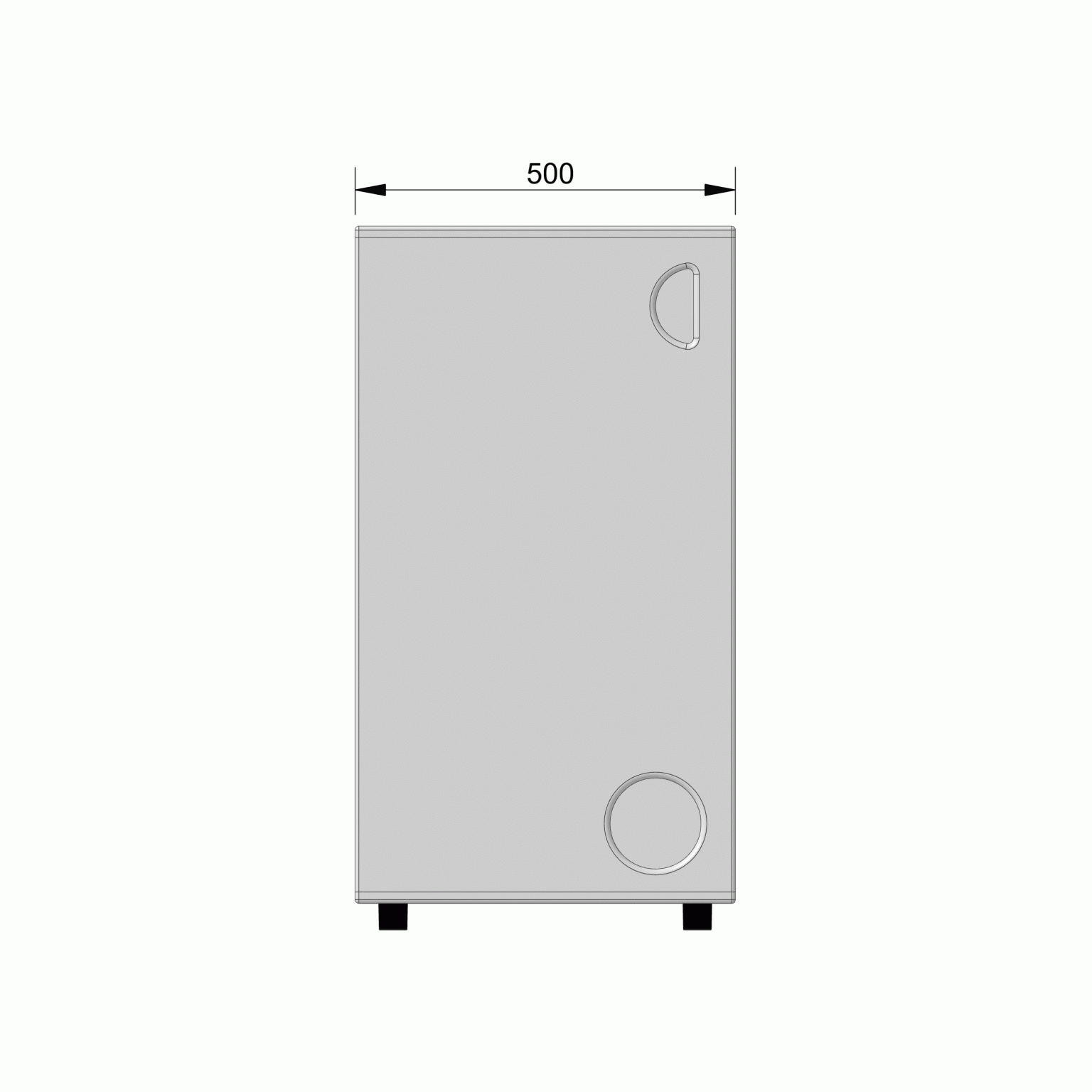

Zeichnung Seite
- Tiefe 500 mm
