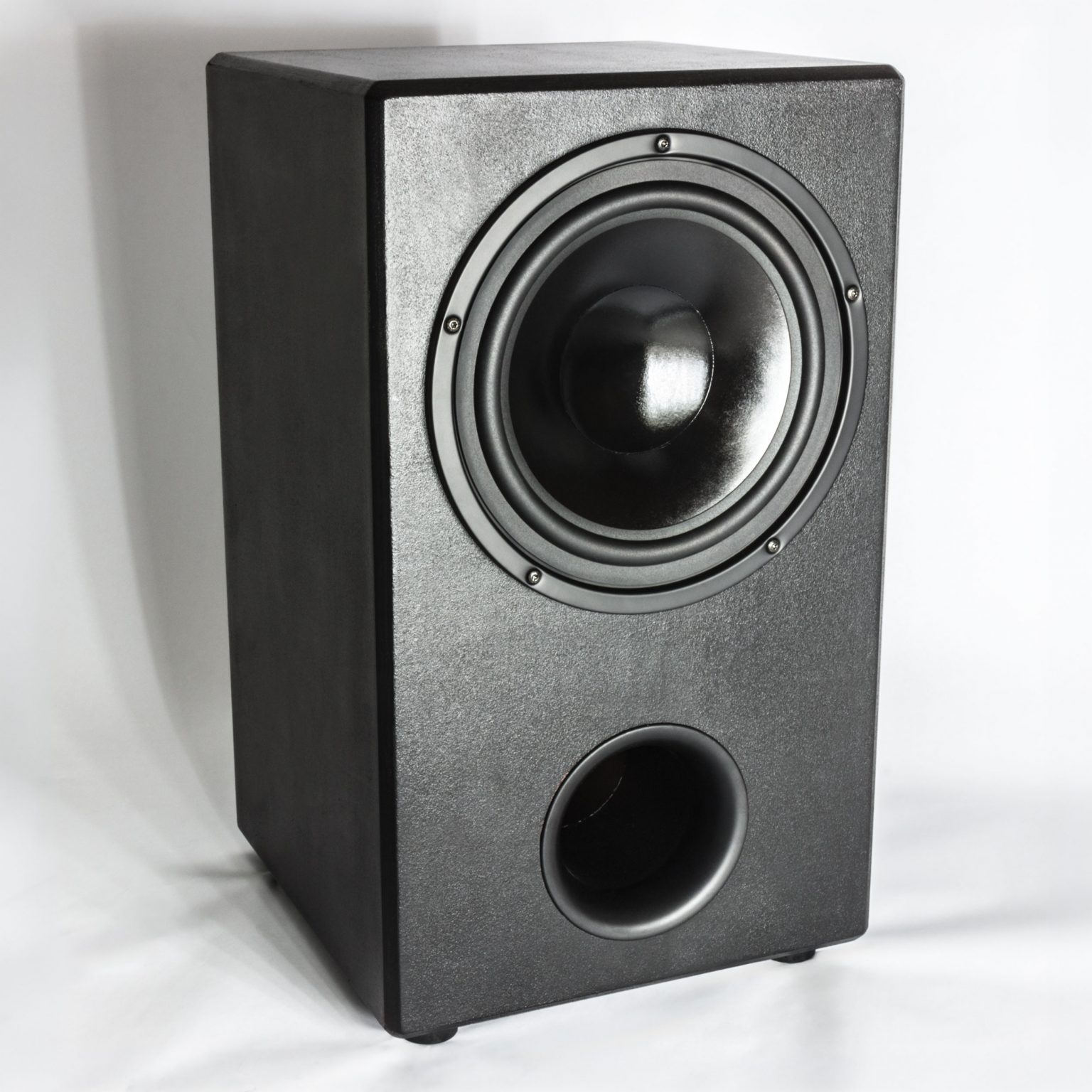

Beitrag Donez Subwoofer

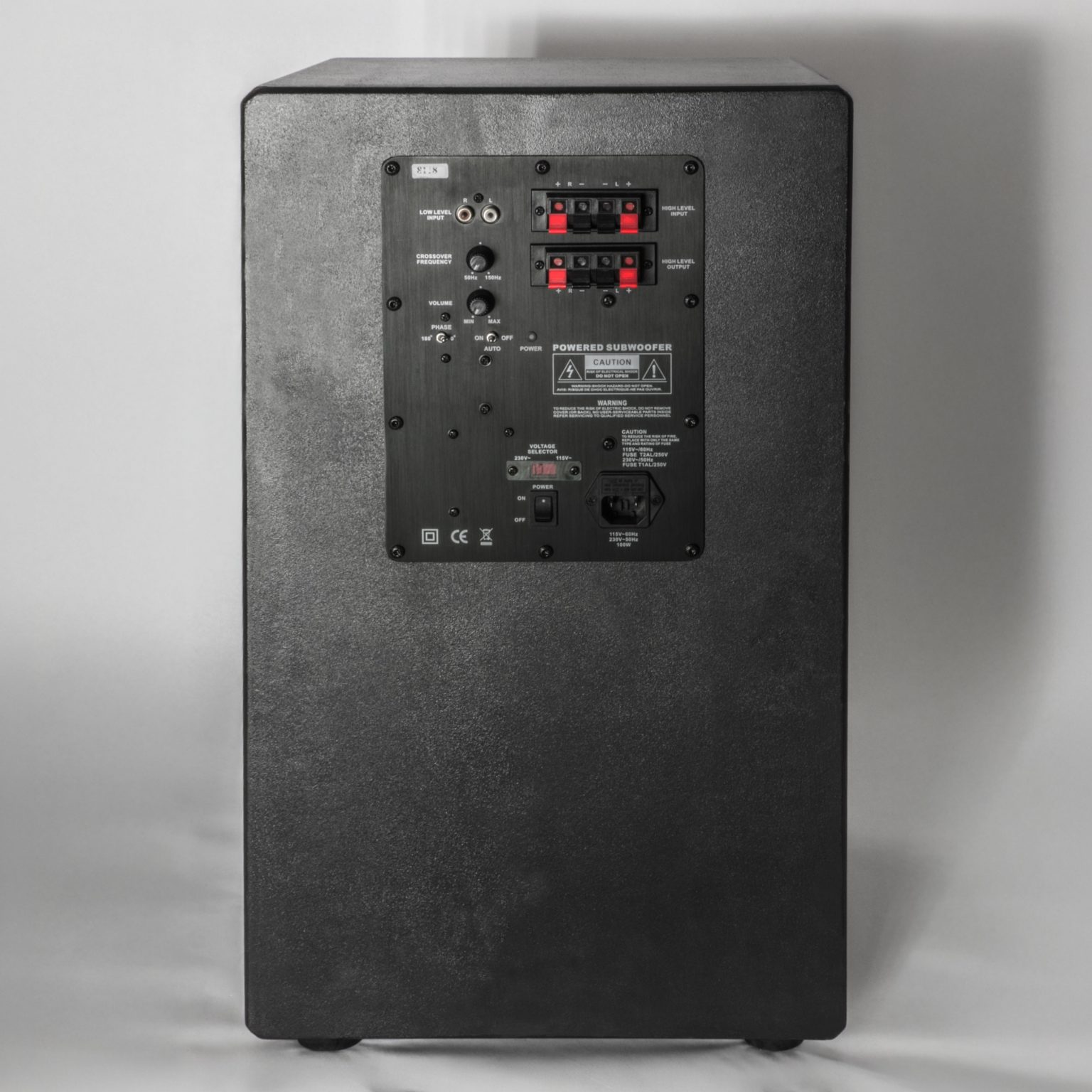

Der Donez ist ein Subwoofer mit sehr gutem Preis/Leistungs Verhältnis. Er besteht aus einem hochwertigen Audiopur Tieftöner mit starkem Antrieb und einem Mivoc AM 80 MK II Verstärkermodul.

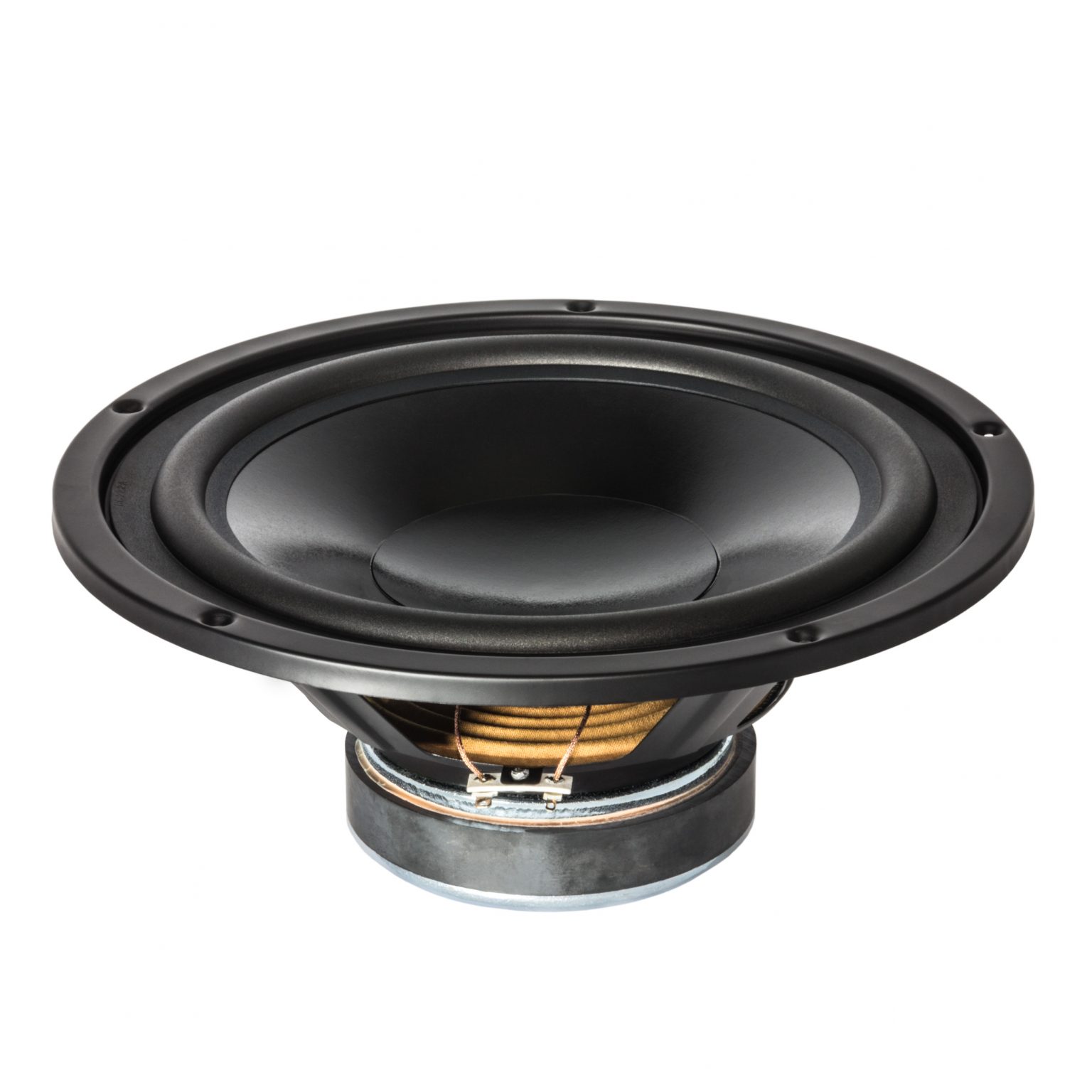

Audiopur W254
26 cm Tieftöner mit hochwertiger Papier-Membran.
- Belastbarkeit (Nenn/Musik) = 100/200 W
- Frequenzbereich = 30-1500 Hz
- Resonanzfrequenz fs = 33 Hz
- Impedanz R = 4 Ohm
- Kennschalldruck SPL = 88 dB (2,83V; 1m)
- Gleichstromwiderstand Re = 3,2 Ohm
- Kraftfaktor BL = 11,47 N/A
- Schwingspuleninduktivität L = 1,4 mH
- Effektive Membranfläche Sd = 346 cm2
- Bewegte Masse incl. Luftlast mms = 53 g
- Äquivalentvolumen Vas = 63,4 l
- Freiluftgesamtgüte Qts = 0,28 (Qms=3,3, Qes=0,31)
- Lineare Auslenkung xlin = +/- 6 mm
- Einbaudurchmesser d = 232 mm
- Aussendurchmesser d = 282 mm
- Einbautiefe (nicht eingefräst) t = 118 mm

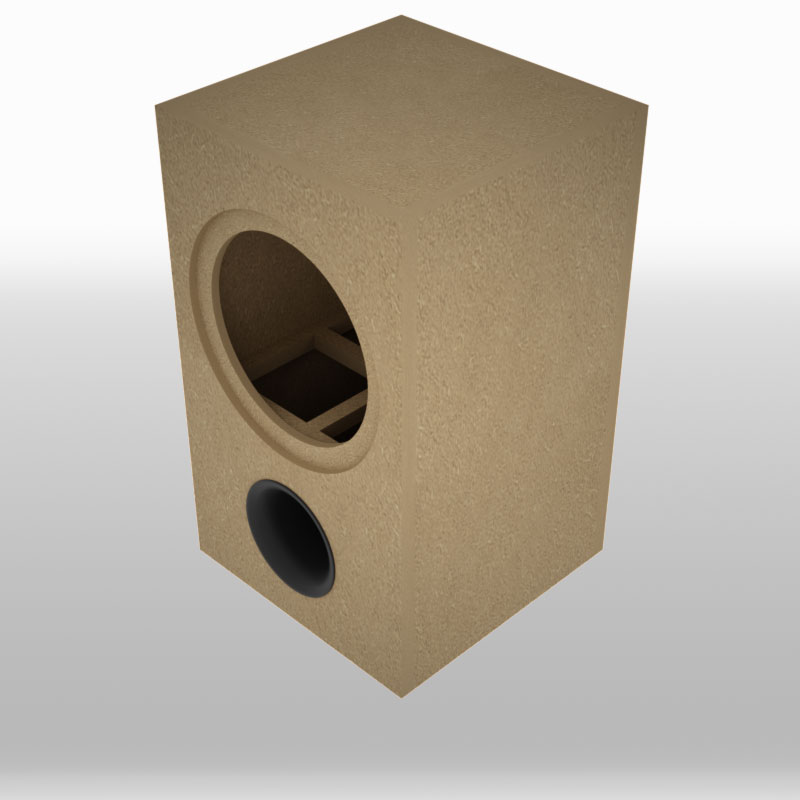

Gehäusekonstruktion
47 Liter Gehäusevolumen stehen dem Audiopur W254 zur Verfügung um ab zirka 30 Hz präzise und sauber spielen zu können. Trotz der geringen Größe liefert der Subwoofer genügend Tiefgang und Lautstärke.

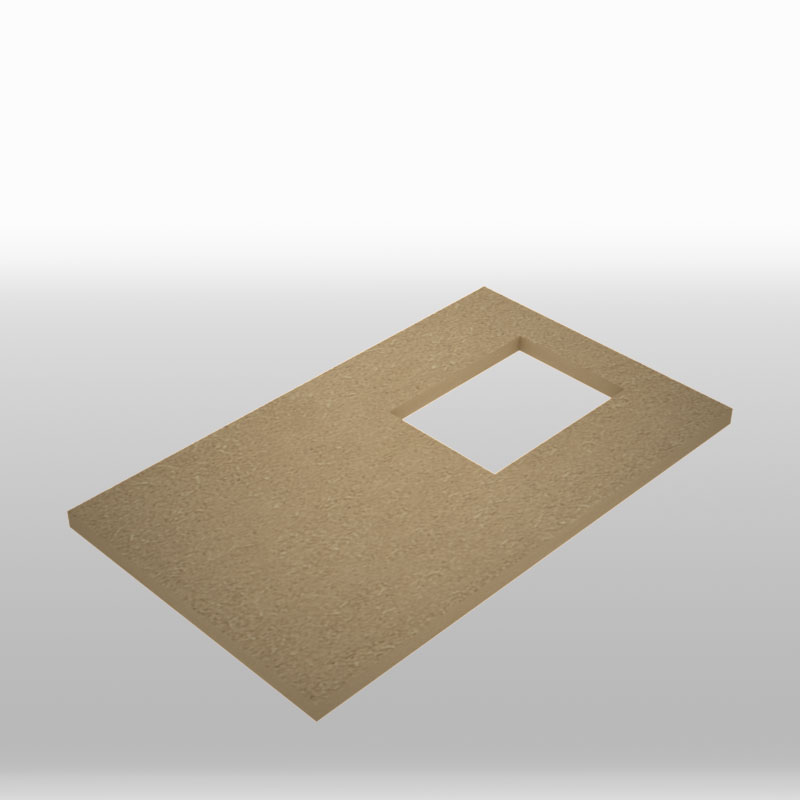

Step 1
Die Rückseite auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

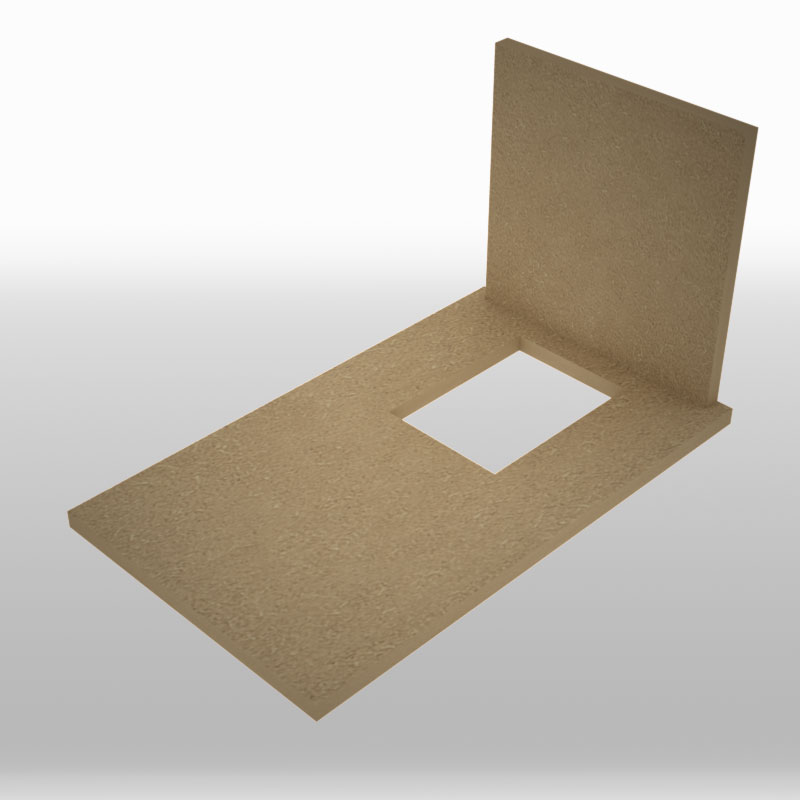

Step 2
Den oberen Boden mit Leim bestreichen und einkleben.
D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.
Step 3
Das Seitenteil anpassen und einkleben.

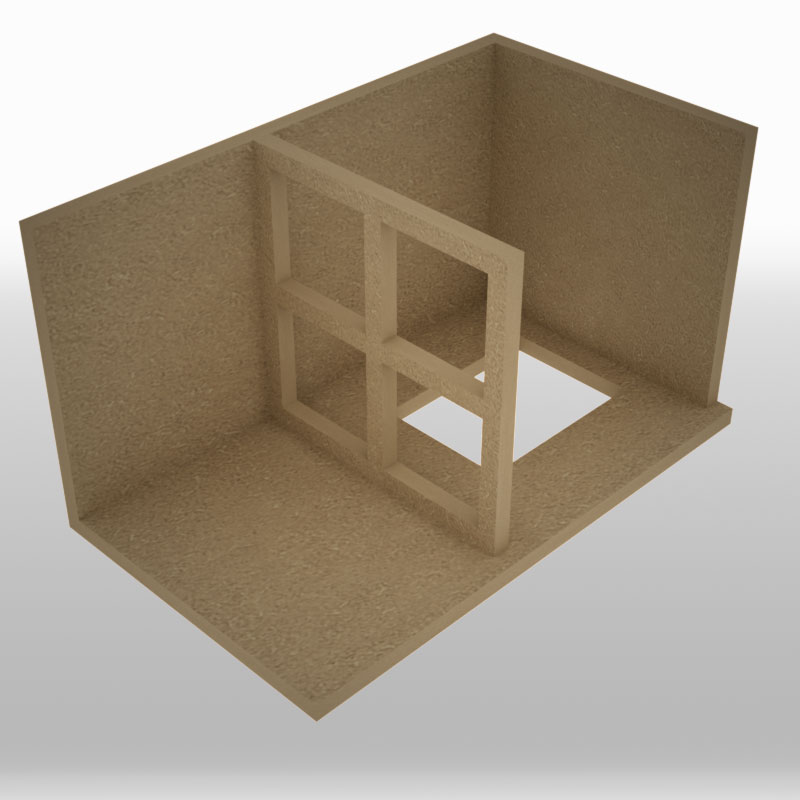

Step 4
Die Versteifung einpassen und eingekleben.

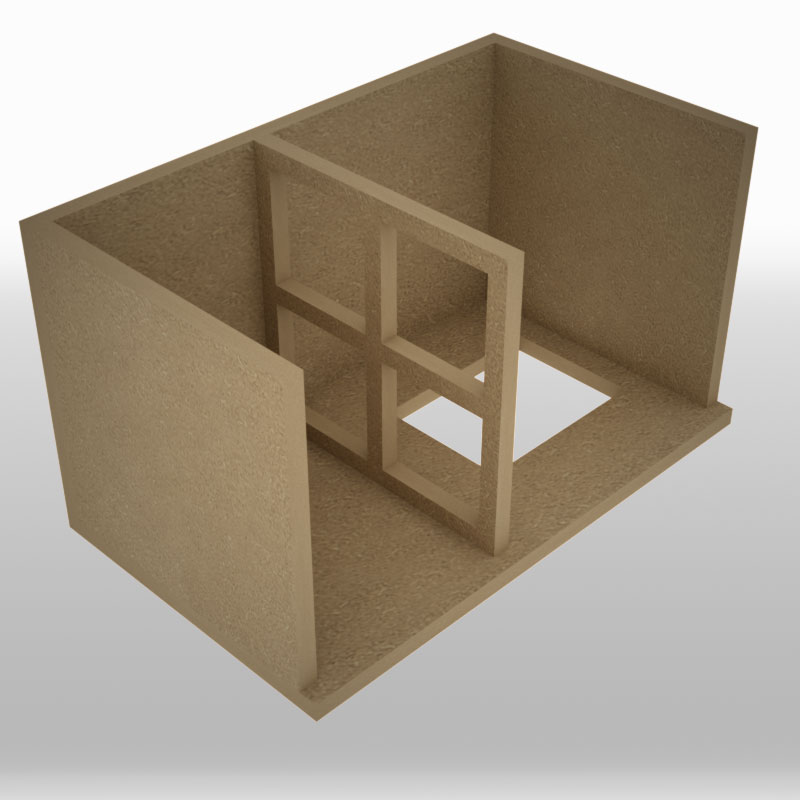

Step 5
Den unteren Boden anpassen und einkleben.
Step 6
Das zweite Seitenteil einkleben. Auch hier ist eine exakte Ausrichtung zum Rand notwendig.
Holz ist ein Naturwerkstoff und dehnt sich aufgrund von Luftfeuchtigkeit oder Wärmeveränderung aus bzw. zieht sich zusammen. Dieses Verhalten führt zu Toleranzen. Der beste Weg für perfekte Gehäuse: Die überstehende Front am Arbeitsende mit einem Bündigfräser an den Korpus anpassen.
Step 7
Die Front ausrichten und einkleben.
Wir werden häufig nach der richtigen Materialstärke beim Lautsprecherbau gefragt. Die Faustregel lautet: gezielt angebrachte Versteifungen oder ein Skelett aus MDF bzw. Multiplex im Inneren des Lautsprecher-Gehäuses sind sehr gute Lösungen. Ein dickeres Material zu verwenden bringt nur wenig Steigerung der Klangqualität.

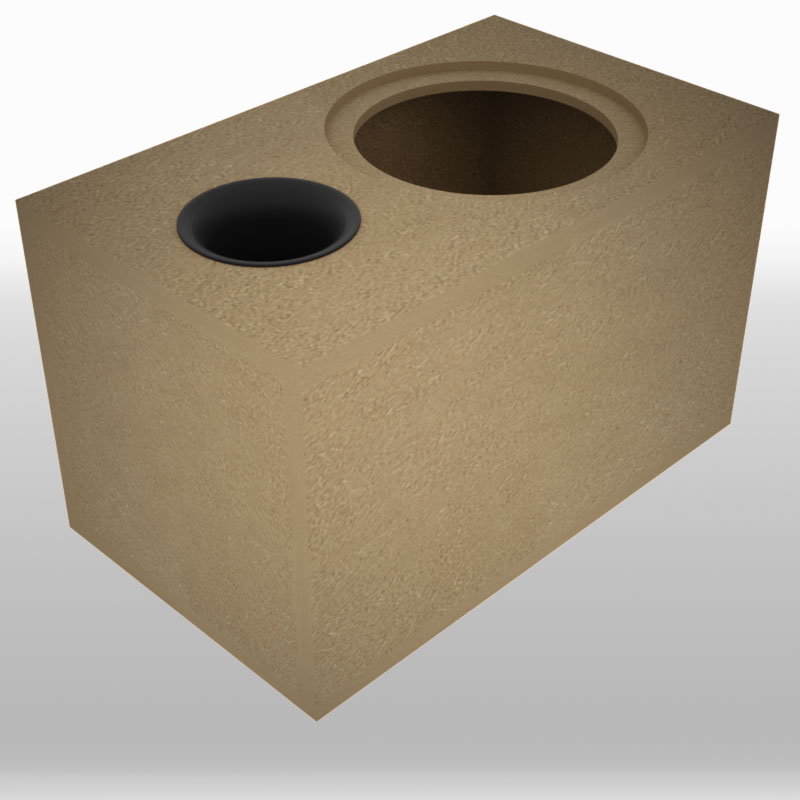

Step 8
Das Bassreflexrohr beim Donez besteht aus zwei gekürzten und zusammengesetzten HP100. Die HP100 werden ab der Vorderkante vom Trompetenflansch auf 125 mm gekürzt. Das innere Rohr wird durch die Öffnung durchgesteckt und das herausragende Ende wird mit Klebeband an das äußere Rohr geklebt. Beide Schnittkanten bei den HP100 sollten gerade sein, damit eine leichte Montage möglich ist.
Anschließend wird das 250 mm lange Rohr in die Gehäuseöffnung eingepresst.
