Beitrag Mosel Bausatz Lautsprechershop

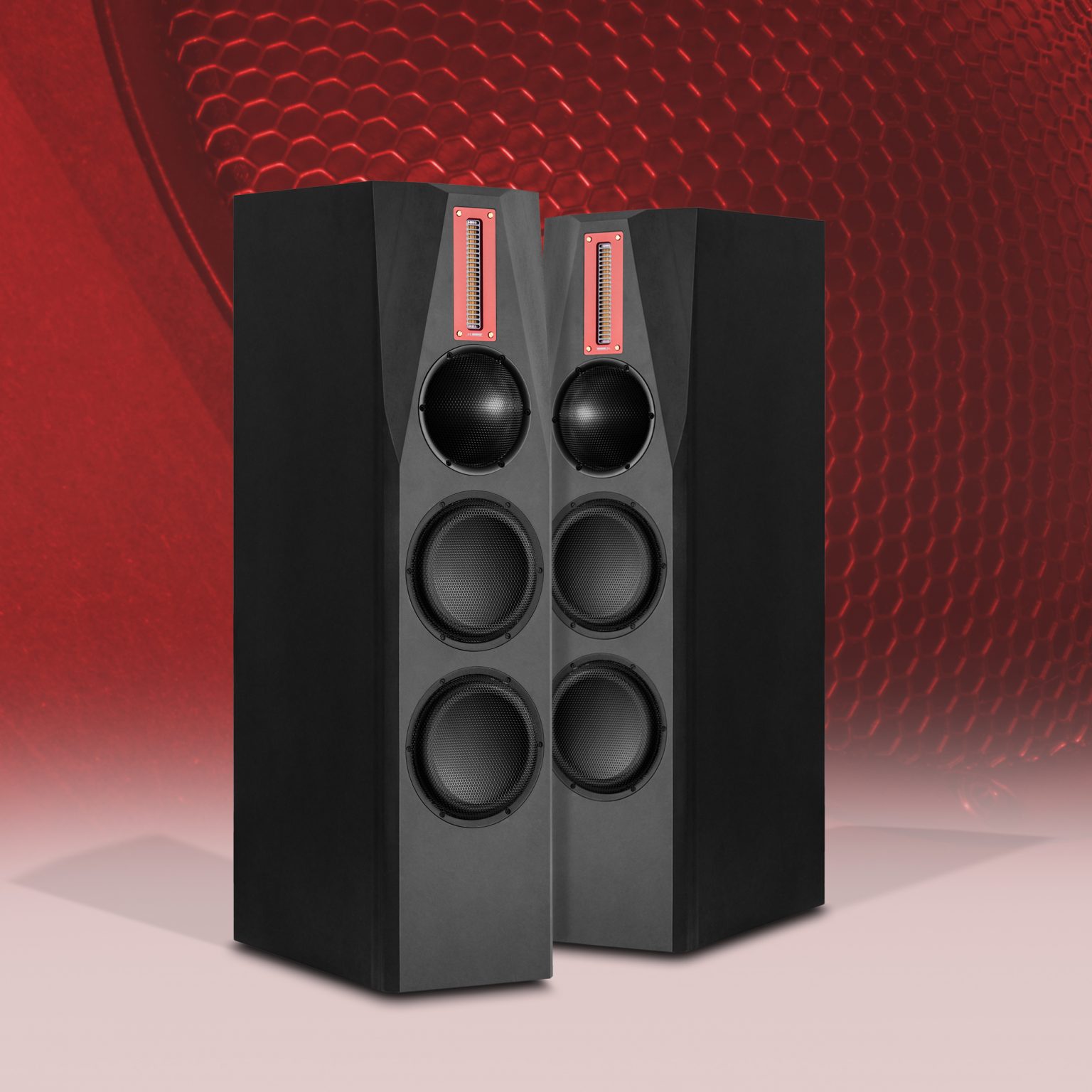

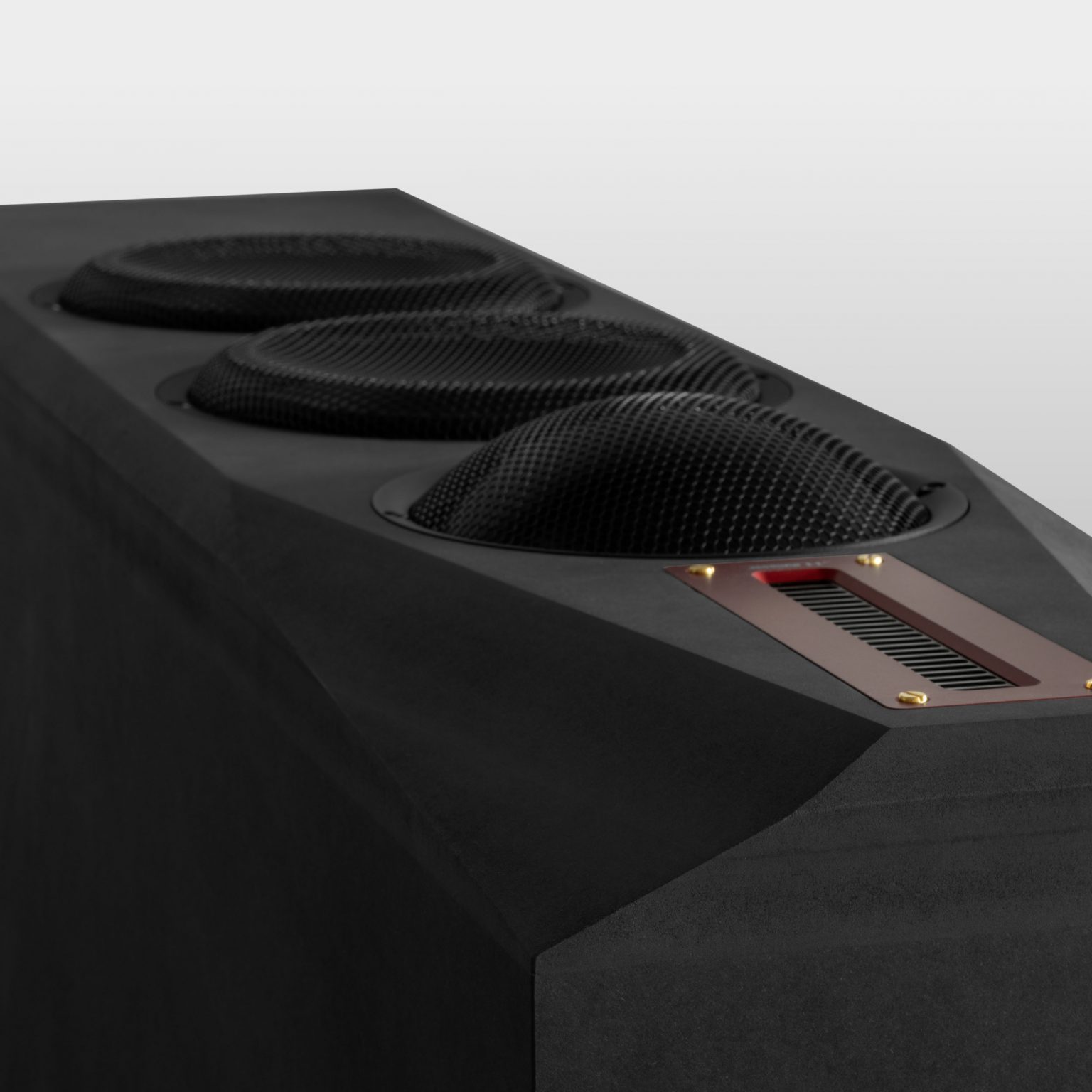

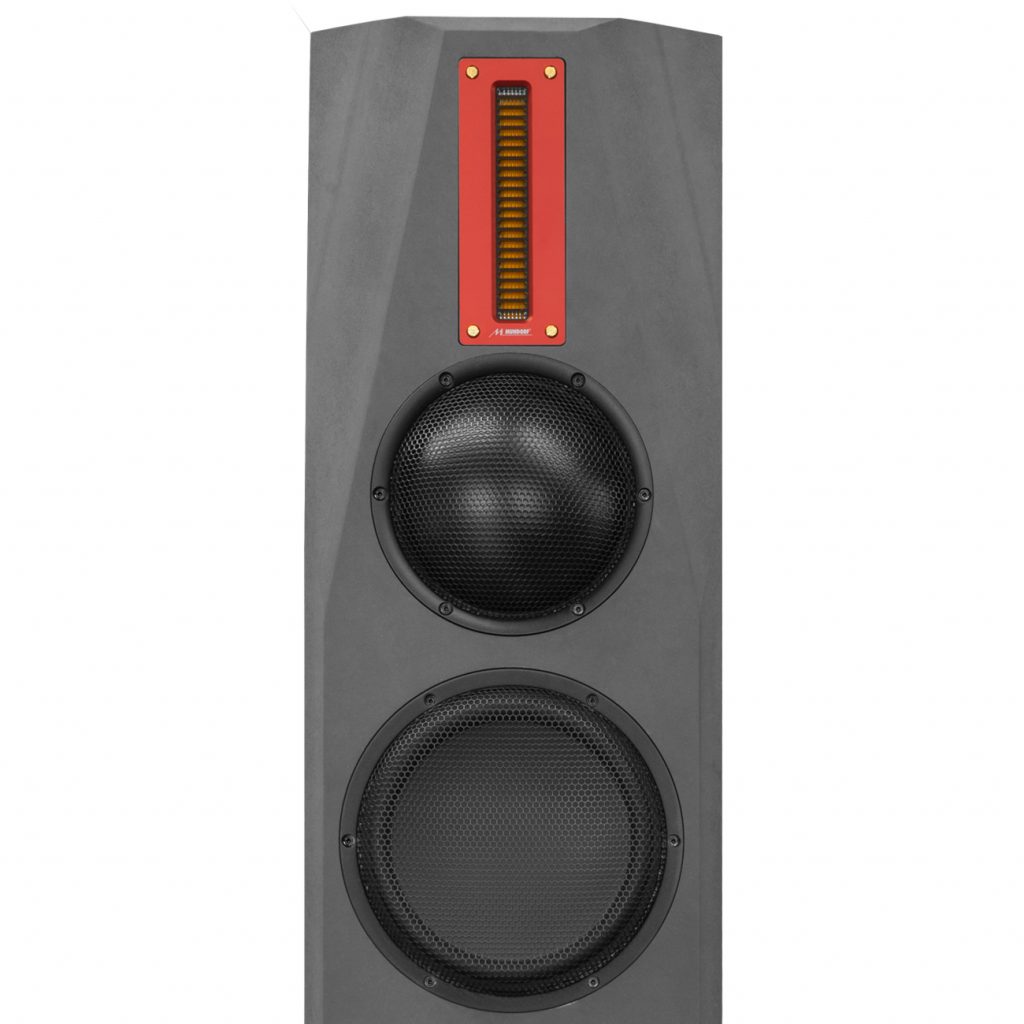

Die Mosel ist ein drei Wege Standlautsprecher, der durch seine hochwertigen Chassis und sorgfältig abgestimmte Frequenzweiche hervorragende akustische Leistung bietet. Entwickelt von Daniel Gattig und Dennis Frank, vereint dieser Lautsprecher eine Auswahl an hochqualitativen Komponenten:
- Der Air-Motion-Tranformer-Hochtöner Mundorf 59 sorgt für klare und feine Höhen.
- Der Mitteltöner Bliesma M142A verantwortet die mittleren Frequenzbereiche und trägt dazu bei, einen natürlichen Klang zu erzeugen.
- Zwei Tieftöner ACCUTON S220-6-224 FG sind für den tiefen Bassbereich zuständig und gewährleisten eine exzellente Bassqualität.

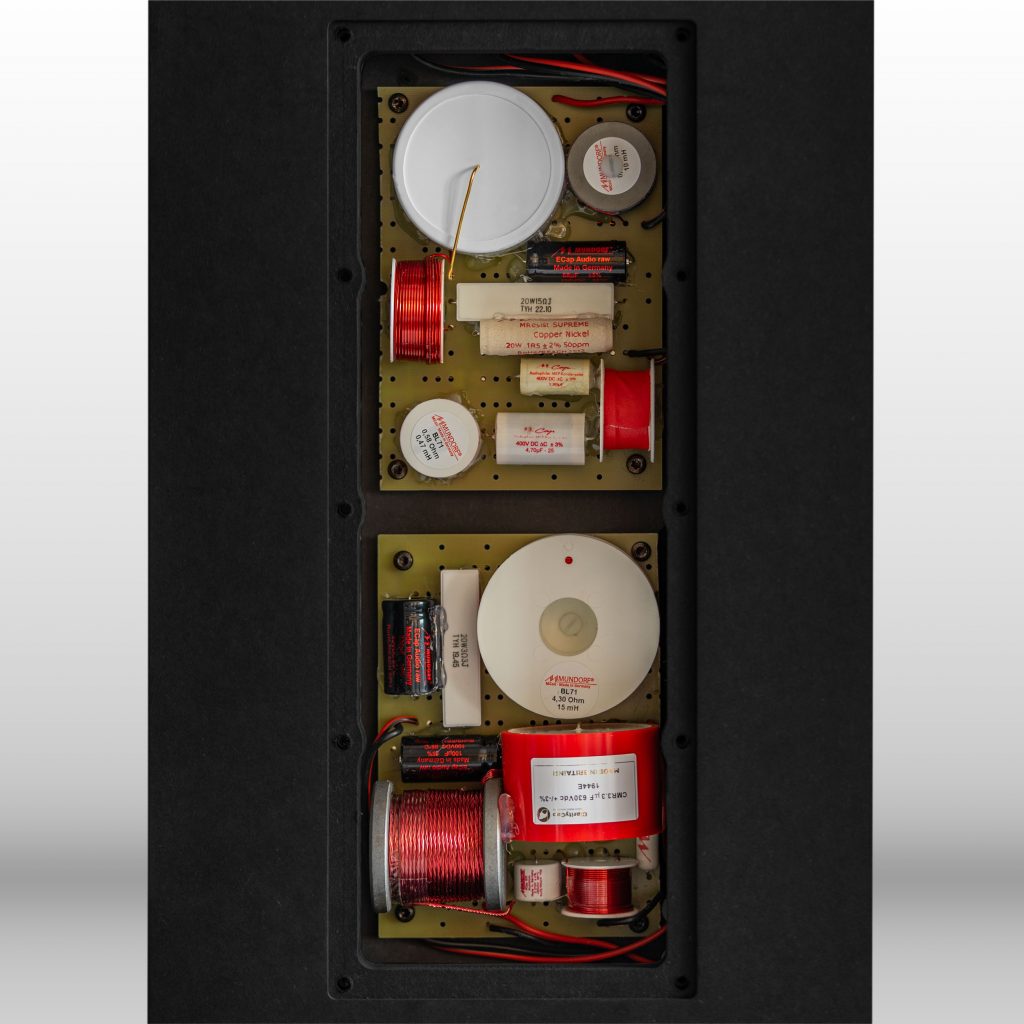

Frequenzweiche der Mosel
Die Frequenzweiche der Mosel besteht aus einem Hochpass 1. Ordnung, der den Hochtöner nach unten begrenzt, sowie einem Bandpass aus einem Hochpass 1. Ordnung und Tiefpass 1. Ordnung für die Mitteltieftonlautsprecher. Ein Tiefpass 2. Ordnung begrenzt die Tieftonlautsprecher.
Frequenzgang
Das Ergebnis ist ein perfekt linearer Frequenzgang und ein Abklingspektrum (Wasserfalldiagramm), das vorbildlich ohne störende Resonanzen ist. Die nichtlinearen Verzerrungen bleiben bei geringeren Lautstärken unter 0,4 % oberhalb von 200 Hz und sind im hörbaren Bereich bei höheren Pegeln unter 0,9 %. Insgesamt zeigt der Sculptor XL Lautsprecher eine beeindruckende Leistung und ist ein begehrtes Projekt für Anhänger hochwertigen Hi-Fi-Klangs.
technische Daten
- Impedanz: 4 Ohm
- Kennschalldruck (2,83 V / 1 m): 90 dB
- Maße (Höhe x Breite x Tiefe): 1100 x 270 x 450 mm
- Frequenzbereich (-8dB): 38 – 28000 Hz
- Trennfrequenz(en): 330, 4000 Hz
- Prinzip: Bassreflexlautsprecher
Links zu den Herstellern der Chassis
Mosel
Clarity Cap CMR Kondensatoren mit Mundorf Weichenbauteilen für ein Optimum an Klang und Auflösung.

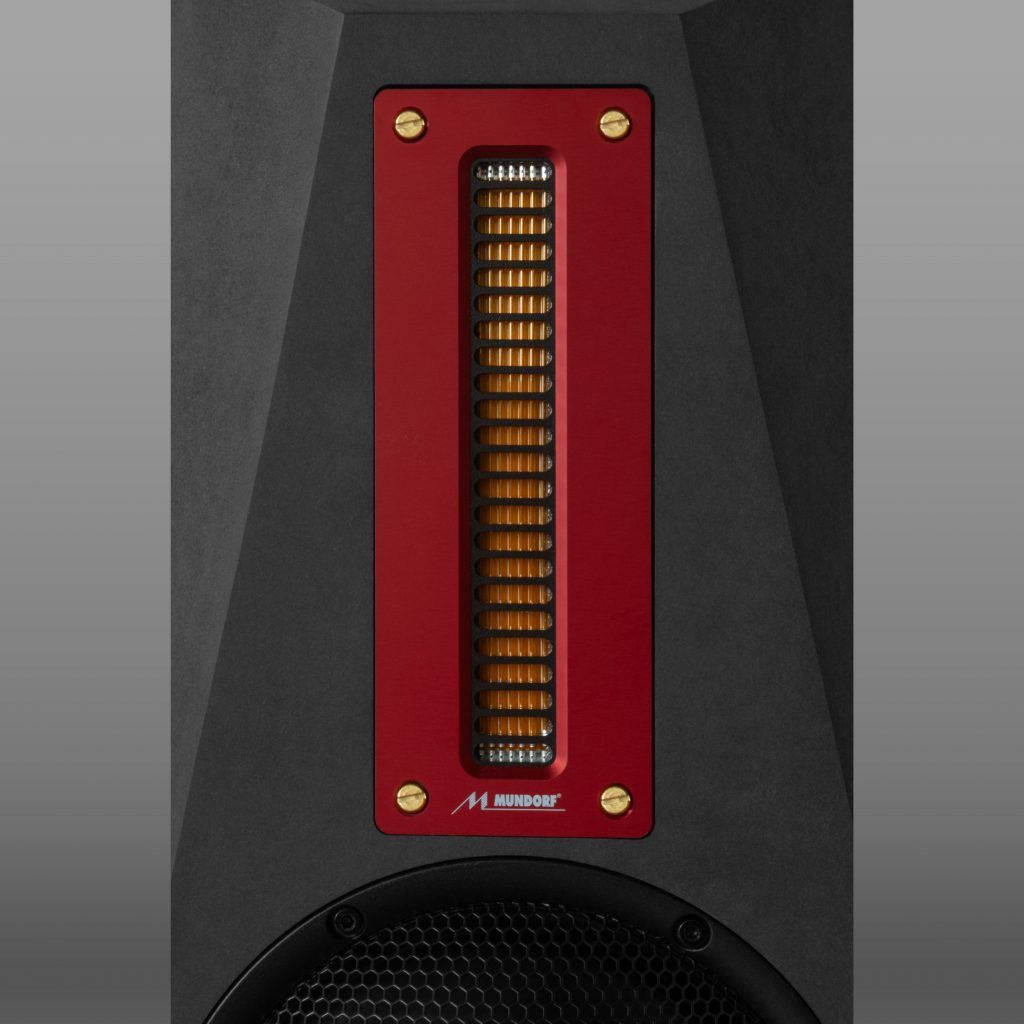

Mundorf
Ein Magnetsystem mit Neodym-Magneten treibt den Bändchenhochtöner an. Der Lautsprecher hat eine Metallfrontplatte mit 3 mm Stärke.
- Belastbarkeit (Nenn/Musik) = 100 W
- Frequenzbereich = 900-30000 Hz
- Impedanz R = 6 Ohm
- Kennschalldruck SPL = 99 dB (2,83V; 1m)
- Effektive Membranfläche Sd = 21,75 cm2
- Bewegte Masse incl. Luftlast mms = 0,066 g
- Außenabmessung = 190 x 106 mm
- Einbautiefe (nicht eingefräst) t = 110 mm
technische Unterlagen
Hier findest Du alle Datenblätter und Links zum Hochtöner:

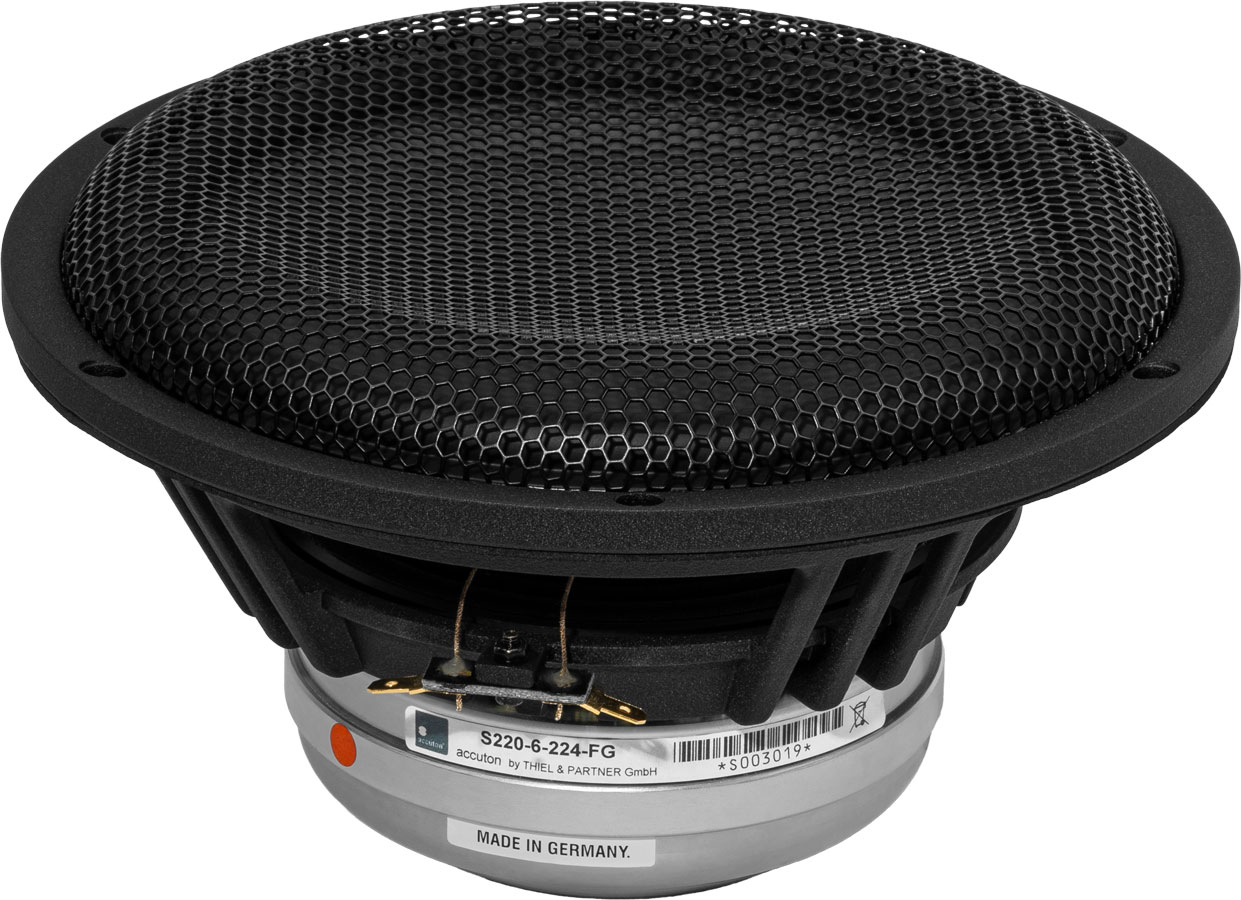

S220-6-224 FG
Dieser Accuton Basstreiber ist schon etwas ganz Besonderes. Was zeichnet das Chassis aus?
- Titanium Schwingspulenträger
- Unterhang System
- 5,25 mm Xmax
- Neodym Antrieb
- Mms von nur 32,15 Gramm
Alle Informationen zu dem Bausatz Mosel
