Beitrag PYP SNAIL 3D-Druck
Den perfekten Lautsprecher gibt es nicht – genauso wenig wie das perfekte Gehäuse für ein bestimmtes Chassis. Das klingt zunächst ernüchternd, ist aber in Wahrheit der ehrlichste Ausgangspunkt für jede Entwicklung. Denn sobald man tiefer in die Materie eintaucht, merkt man schnell, dass sich die einzelnen Ziele gegenseitig im Weg stehen. Ein Gehäuse, das maximalen Tiefgang liefert, wird groß und unhandlich. Eines, das kompakt und wohnzimmerfreundlich bleibt, muss beim Bass Abstriche machen. Wer den Wirkungsgrad in den Vordergrund stellt, bezahlt das oft mit dem Frequenzgang, und wer auf eine makellose Optik setzt, kollidiert nicht selten mit dem, was akustisch eigentlich nötig wäre.
Genau in diesem Spannungsfeld bewegt sich jede Konstruktion. Man dreht an einer Stellschraube und verstellt damit unweigerlich eine andere. Volumen gegen Tiefgang, Abstimmung gegen Pegelfestigkeit, Bauaufwand gegen Klanggewinn, Form gegen Funktion – an irgendeiner Stelle muss man immer nachgeben. Was man am Ende entwickelt und baut, ist deshalb nie das eine, ideale Ergebnis, sondern stets die Summe der bestmöglichen Kompromisse: jener Punkt, an dem die widerstreitenden Anforderungen so ausbalanciert sind, dass das Gesamtergebnis stimmt, auch wenn kein einzelner Aspekt für sich genommen das theoretische Optimum erreicht.
Damit muss man sich abfinden, wenn man ein Lautsprechergehäuse konstruiert. Und vielleicht liegt gerade darin der eigentliche Reiz des Selbstbaus: Es geht nicht darum, das Unmögliche zu erreichen, sondern darum, die richtigen Kompromisse bewusst und mit einem klaren Ziel vor Augen zu wählen. Genau das macht jedes Projekt zu einer ganz eigenen Lösung – so auch die PYB SNAIL.
Einstieg in das Projekt SNAIL
An die PYB SNAIL war ich anfangs ganz optimistisch herangegangen – vielleicht sogar eine Spur zu optimistisch, wie sich später herausstellen sollte. Der Plan klang zunächst angenehm überschaubar: Als Basis sollte das CT-256-Gehäuse dienen, das einst aus der Feder von Thomas Schmidt stammt. Ein bewährter, durchdachter Entwurf, auf dem sich gut aufbauen lässt und der mir die grundlegende Richtung bereits vorgab. Damit musste ich das Rad nicht neu erfinden, sondern konnte auf einem soliden Fundament ansetzen und meine eigenen Vorstellungen darauf weiterentwickeln.
Und diese Vorstellungen kreisten von Anfang an um das Prinzip des Hornreflexsystems. Diese Bauart hat mich schon immer begeistert – die Art, wie sie den rückwärtigen Schall des Chassis nutzt und über einen langen, sich öffnenden Kanal in den tiefen Frequenzen für Druck und Wirkungsgrad sorgt, hat für mich einen ganz eigenen Reiz. Technisch ist das eine elegante Lösung, die ich immer wieder spannend fand.
Nur an einem Punkt habe ich mich mit dem Hornreflexprinzip nie so recht anfreunden können: der Optik. Denn so durchdacht die Akustik dahinter auch sein mag, am Ende blickt man in ein finsteres Loch, das konstruktionsbedingt in der Front sitzen muss. Die Mündung des Kanals gehört nun einmal nach vorn, sonst funktioniert das System nicht – und genau dort dominiert sie dann das Bild. Für meinen Geschmack wirkt das schlicht und ergreifend wie ein dunkler Fremdkörper in der Front. Und das entspricht nicht meiner persönlichen Vorstellung von schönem Design. Genau an diesem Widerspruch – technische Faszination auf der einen, gestalterisches Unbehagen auf der anderen Seite – setzte schließlich die ganze Entwicklung der SNAIL an.
Die üblichen Probleme
Damit war die gestalterische Richtung klar – doch die eigentliche Herausforderung lag woanders. Ein Hornreflexsystem braucht einen langen Kanal, in diesem Fall rund 1,7 m, um seine tiefe Abstimmung überhaupt zu erreichen. Solch eine Länge will untergebracht werden, und zwar in einem Gehäuse, das noch wohnzimmertauglich bleibt. Gleichzeitig soll der Kanal akustisch sauber arbeiten und sich strömungstechnisch nicht selbst im Weg stehen. Drei Anforderungen also – Länge, Kompaktheit und sauberes Strömungsverhalten –, die sich im klassischen Holzbau nur schwer miteinander vereinbaren lassen.
Die Lösung
Gefunden habe ich die Lösung schließlich in der Fibonacci-Spirale. Sie löst genau die Konflikte, an denen der klassische Holzbau scheitert. Im herkömmlichen Gehäusebau wird ein langer Hornreflexkanal – in diesem Fall rund 1,7 m – gefaltet: Mehrere gerade Segmente werden über scharfe Umlenkungen zu einer möglichst kompakten Form zusammengesetzt. Was auf dem Papier platzsparend wirkt, ist akustisch ein ständiger Quell von Problemen. An jeder dieser Ecken wird die Luftsäule abrupt umgelenkt, und genau dort entstehen Strömungsabrisse, Turbulenzen und reflexionsbedingte Resonanzen. Sie stören nicht nur den Frequenzgang, sondern machen sich bei höheren Pegeln auch als deutlich hörbares Strömungsgeräusch bemerkbar – ausgerechnet an der Mündung, die ohnehin nach vorn zeigt.
Die Fibonacci-Spirale geht den genau umgekehrten Weg. Statt vieler harter Richtungswechsel beschreibt sie eine einzige, kontinuierlich enger werdende Kurve mit gleichmäßig abnehmendem Krümmungsradius. Die Luft wird über die gesamte Länge sanft geführt, ohne dass sie an irgendeiner Stelle „um die Ecke gezwungen“ wird. Dadurch lassen sich Querschnittsverlauf und Längenentwicklung sauber aufeinander abstimmen: Der Kanal verjüngt sich stetig, der Strömungswiderstand bleibt über den gesamten Verlauf berechenbar, und die kritischen Eigenresonanzen eines gefalteten Kanals treten erst gar nicht auf.
Den konkreten Verlauf habe ich anschließend mit AJ-Horn feinabgestimmt. Die Spirale gibt die Grundform vor, doch erst in der Simulation zeigt sich, ob Länge, Querschnittsentwicklung und Abstimmfrequenz wirklich zusammenpassen. Schritt für Schritt habe ich die Geometrie variiert – mal den Anfangsquerschnitt, mal die Verjüngung zur Mündung hin, mal die effektive Kanallänge – und die Auswirkungen auf den simulierten Frequenzgang und das Impedanzverhalten beobachtet. So ließ sich der Kanalverlauf so lange anpassen, bis das Ergebnis im Modell stimmte und die gewünschte Tiefbassabstimmung sauber erreicht wurde.
Das Resultat fügt sich am Ende zu einem Kanal zusammen, der die vollen 1,7 m Länge auf kleinster Grundfläche unterbringt – knickfrei, strömungsgünstig und akustisch spürbar ruhiger als jede gefaltete Bauweise. Aus dem konstruktiven Zwang, einen langen Kanal in ein kompaktes Gehäuse zu zwängen, ist so eine Lösung geworden, die technische und gestalterische Vorteile in sich vereint.

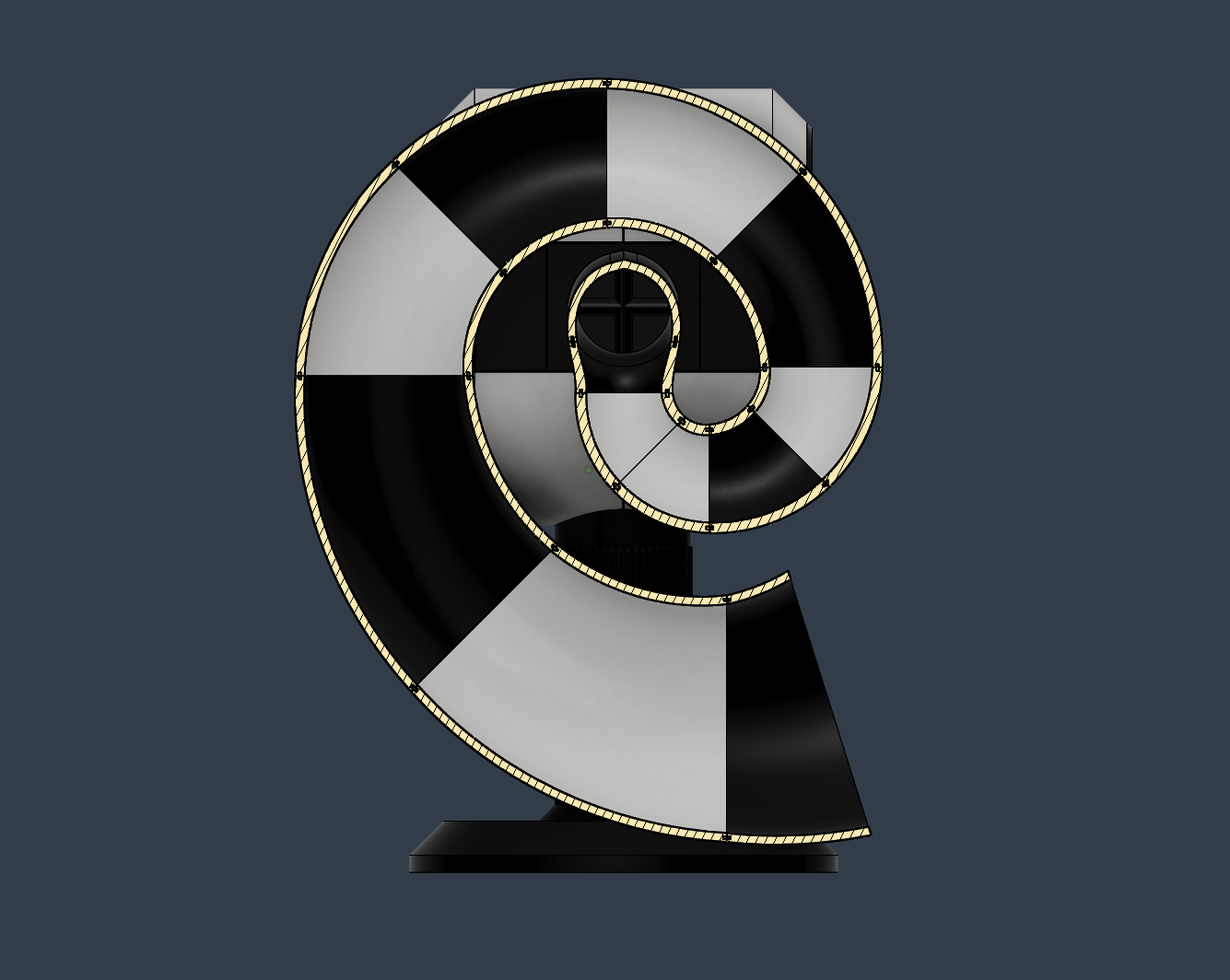

Die Konstruktion
Nachdem alle Ideen gesammelt waren, ging es an die Konstruktion – und genau hier zeigte mir mein CAD-Programm seine Grenzen auf. Was sich als Skizze und Simulation so elegant darstellte, erwies sich in der dreidimensionalen Umsetzung als echte Geduldsprobe. Denn eine Fibonacci-Spirale ist alles andere als eine brave, gerade Geometrie: Der Kanal verläuft nicht zylindrisch, sondern bogenförmig und gleichzeitig konisch, verjüngt sich also stetig, während er sich aufrollt. Solche Formen sind im CAD nicht nur schwer darzustellen und im Modell mitunter kaum noch sauber zu „lesen“, sie sperren sich auch gegen die klassische Konstruktionsweise. Die üblichen Werkzeuge – Extrudieren entlang gerader Achsen, einfache Rotationskörper, rechtwinklige Bezüge – greifen hier schlicht nicht, weil sich kaum eine Bezugsebene findet, an der man die Geometrie eindeutig festmachen könnte.
Erschwerend kam die geplante Fertigung hinzu. Da das Gehäuse später im 3D-Druck entstehen sollte, durfte nichts dem Zufall überlassen bleiben. Jedes Einzelteil musste passgenau ausgearbeitet sein, damit die Segmente am Ende ohne Versatz ineinandergreifen und der Kanalverlauf über alle Übergänge hinweg sauber durchläuft. Schon kleine Ungenauigkeiten an den Trennstellen hätten genau jene Kanten und Absätze erzeugt, die ich mit der stetigen Spiralform eigentlich vermeiden wollte – der akustische Vorteil der Spirale wäre damit zunichtegemacht worden.
Es dauerte entsprechend eine Weile, bis ich für dieses Problem einen geeigneten Workaround gefunden hatte. Statt zu versuchen, die Spirale mit den Standardfunktionen zu erzwingen, baute ich die Geometrie über einen anderen Weg auf, der die fließende Krümmung sauber abbildete und sich zugleich kontrolliert in druckbare Einzelteile zerlegen ließ. Von da an löste sich der Knoten: Die Geometrie der Kammer war deutlich besser bestimmt, die Bezüge saßen, und die einzelnen Segmente ließen sich vergleichsweise zügig und vor allem reproduzierbar konstruieren.

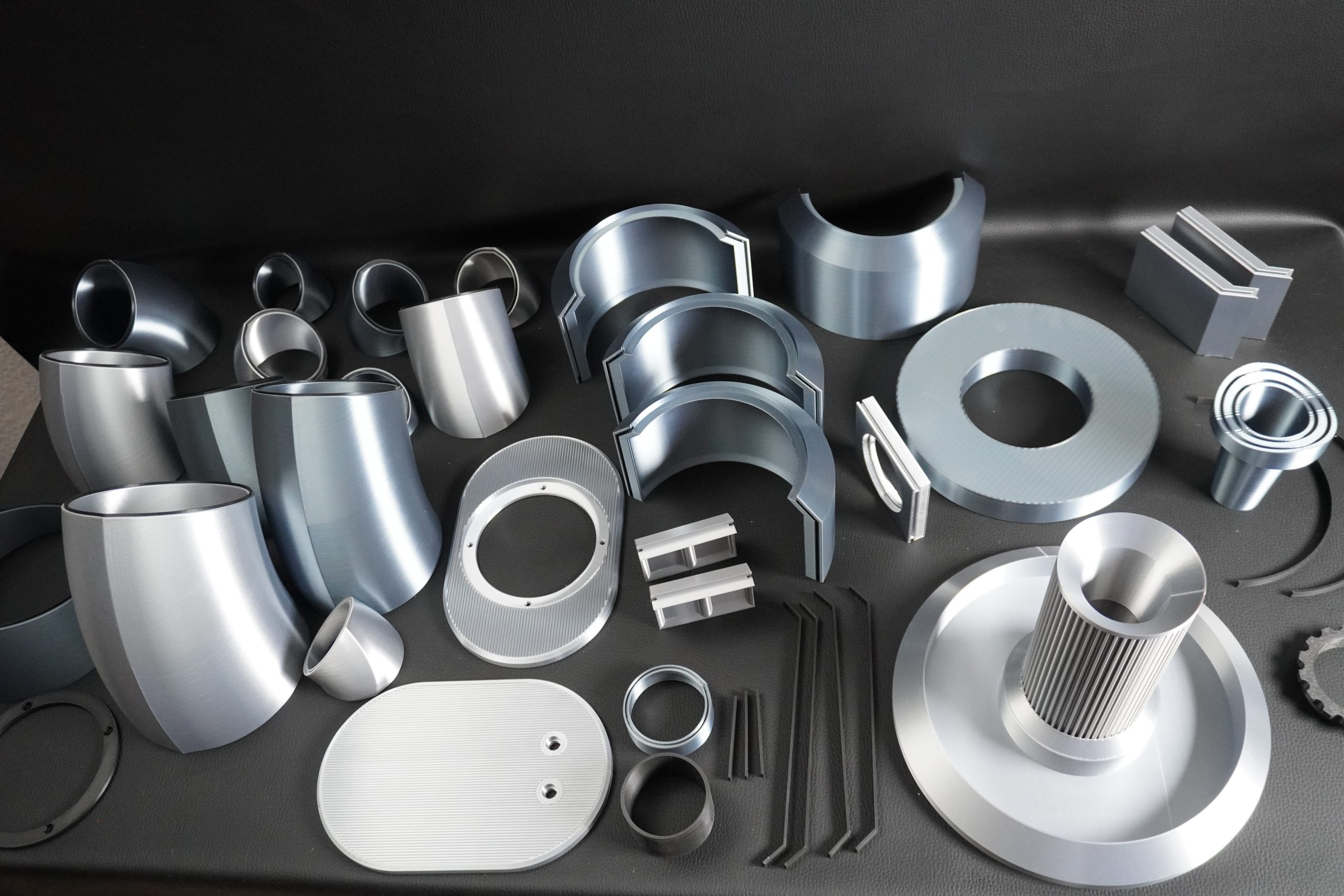

Teile herstellen
Mit den fertig konstruierten Daten konnte endlich der Drucker übernehmen – und genau das war einer der Momente, auf die ich bei diesem Projekt besonders gespannt war. Das komplette Gehäuse der SNAIL entsteht im FDM-Druck aus Filament, ganz ohne ein einziges Stück Holz. Am Ende sind es 47 Einzelteile pro Gehäuse geworden, die nach und nach vom Druckbett wanderten, dazu rund 3.100 g Material je Seite. Das schwerste Bauteil brachte etwa 500 g auf die Waage, das höchste maß 190 mm – ein Format, das gerade noch in den 256er-Bauraum passt, den ich für das Projekt vorausgesetzt habe. Erfreulich war, wie genügsam die Geometrie sich am Ende zeigte: Nur ein einziges Teil verlangte nach Stützstruktur, Brücken kamen gar nicht erst vor. Gedruckt habe ich durchgehend mit einer 0,4-mm-Düse und PLA, das sich für dieses Gehäuse als völlig ausreichend erwiesen hat.
Eines hat sich dabei früh bestätigt: Der 3D-Druck verzeiht keine Nachlässigkeit. Drei Dinge entscheiden über Erfolg oder Frust. Erstens das Material – wer hier spart, spart an der falschen Stelle, und ohne ordentlich getrocknetes Filament braucht man gar nicht erst anzufangen. Zweitens die Kalibrierung. Z-Offset, Verarbeitungstemperatur, Pressure Advance, Flussrate und Druckgeschwindigkeit müssen sitzen, sonst rächt sich das spätestens an den Passungen. Und drittens der Drucker selbst, der mechanisch sauber aufgebaut sein und ein zuverlässig haftendes Druckbett mitbringen muss. Sind diese Grundlagen erfüllt, läuft der Rest fast von allein.
Schichthöhe
Um mir die Sache nicht unnötig schwer zu machen, habe ich bewusst auf ein einheitliches Slicer-Setup für alle Teile gesetzt. Eine Schichthöhe von 0,2 mm über die gesamte Höhe, fünf Schichten oben und unten, drei Wandlinien und eine Füllung von 15 % im Gittermuster – mehr braucht es nicht, und es erspart das ständige Umstellen zwischen den einzelnen Bauteilen.
Begonnen habe ich mit Front und Rückwand, beide liegend gedruckt. Danach kamen die Seitenteile der Kammer an die Reihe, darunter jenes eine Teil mit der Bohrung, das eine Stützstruktur und etwas Sorgfalt bei der Ausrichtung verlangte. Es folgten die neun K-Federn für die spätere Montage, der LS-Halter, die Unter- und Oberteile der Kammer sowie der dreiteilige Fuß. Stück für Stück wuchs so der Teilesatz, und mit jedem fertigen Bauteil wurde greifbarer, was bis dahin nur als Geometrie im CAD existiert hatte.
Teile herstellen
Das eigentliche Highlight aber war die Schnecke selbst – 14 Segmente, ergänzt um Gewindehülse und Schraube. Jedes Segment trägt an einem Ende eine Nut, am anderen eine Feder, was den späteren Zusammenbau zu einem sauberen Stecksystem macht. Erfreulicherweise ließ sich die Schnecke ganz ohne Stützstruktur drucken, selbst wenn der Slicer es zwischendurch anders sehen wollte. Bewährt hat es sich, mit den kleinen Segmenten zu beginnen und gleich zu prüfen, ob sie wirklich sauber ineinandergreifen – ein kurzer Test, der später viel Ärger erspart. Eine Eigenheit gibt es dabei: Die Druckdaten sind für das Gehäuse mit dem Horn auf der linken Seite ausgelegt. Wer das rechte Gehäuse baut, muss die Segmente 11 und 12 spiegeln.
Als zuletzt auch Gewindehülse und Schraube vom Druckbett kamen, lagen alle 47 Teile fertig vor mir – und aus einer Idee, ein paar Simulationen und reichlich CAD-Arbeit war ein vollständiger Bausatz geworden, bereit für den Zusammenbau.

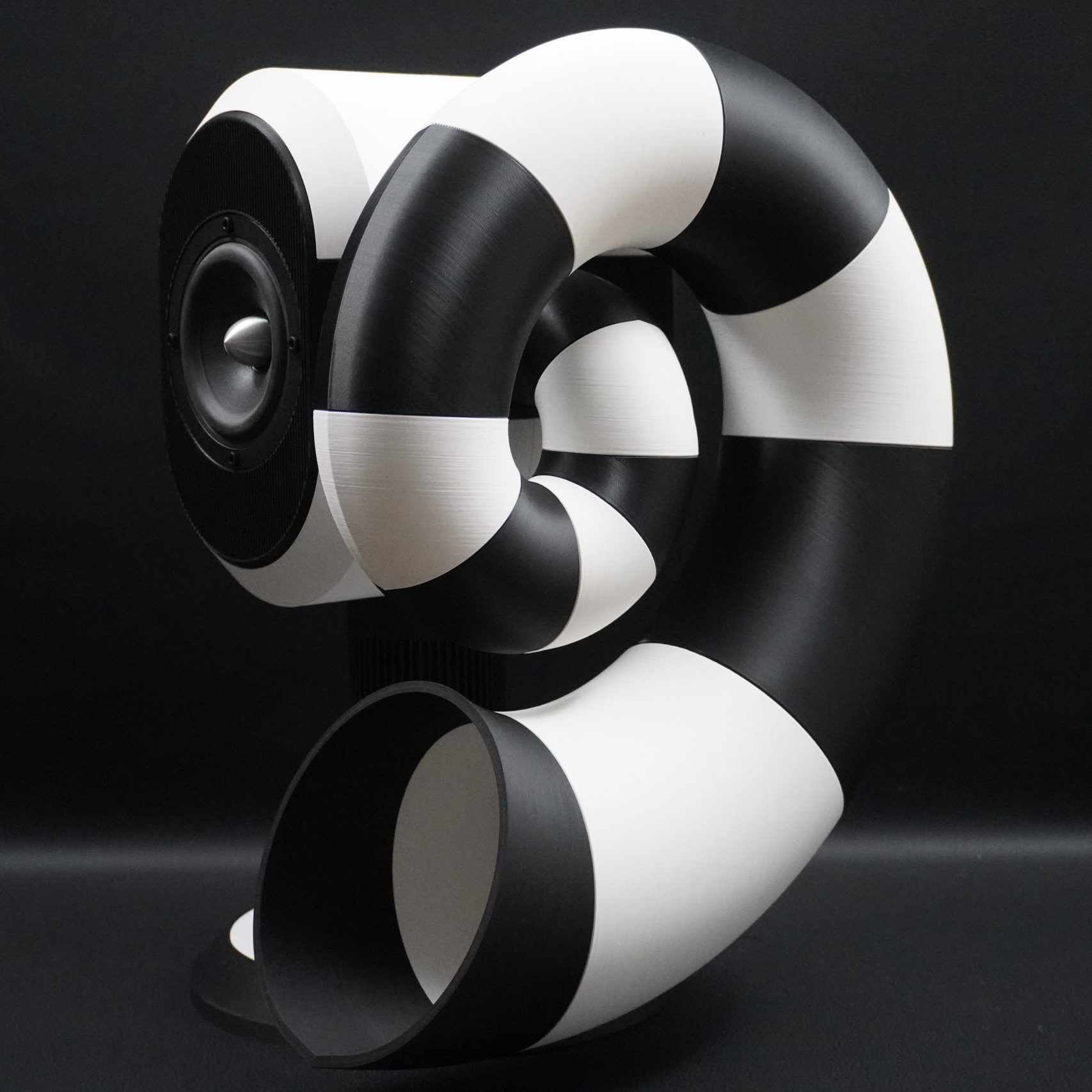

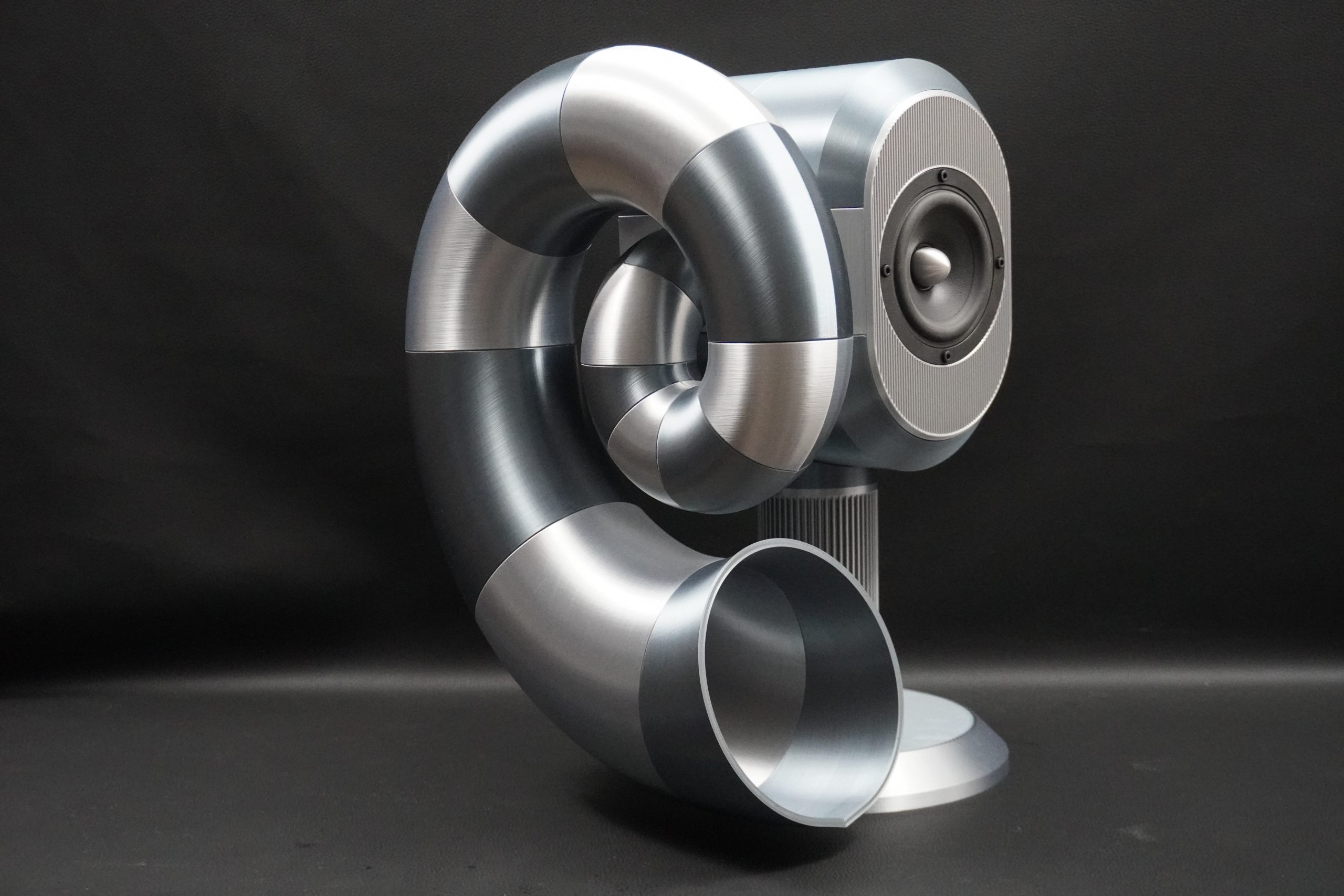

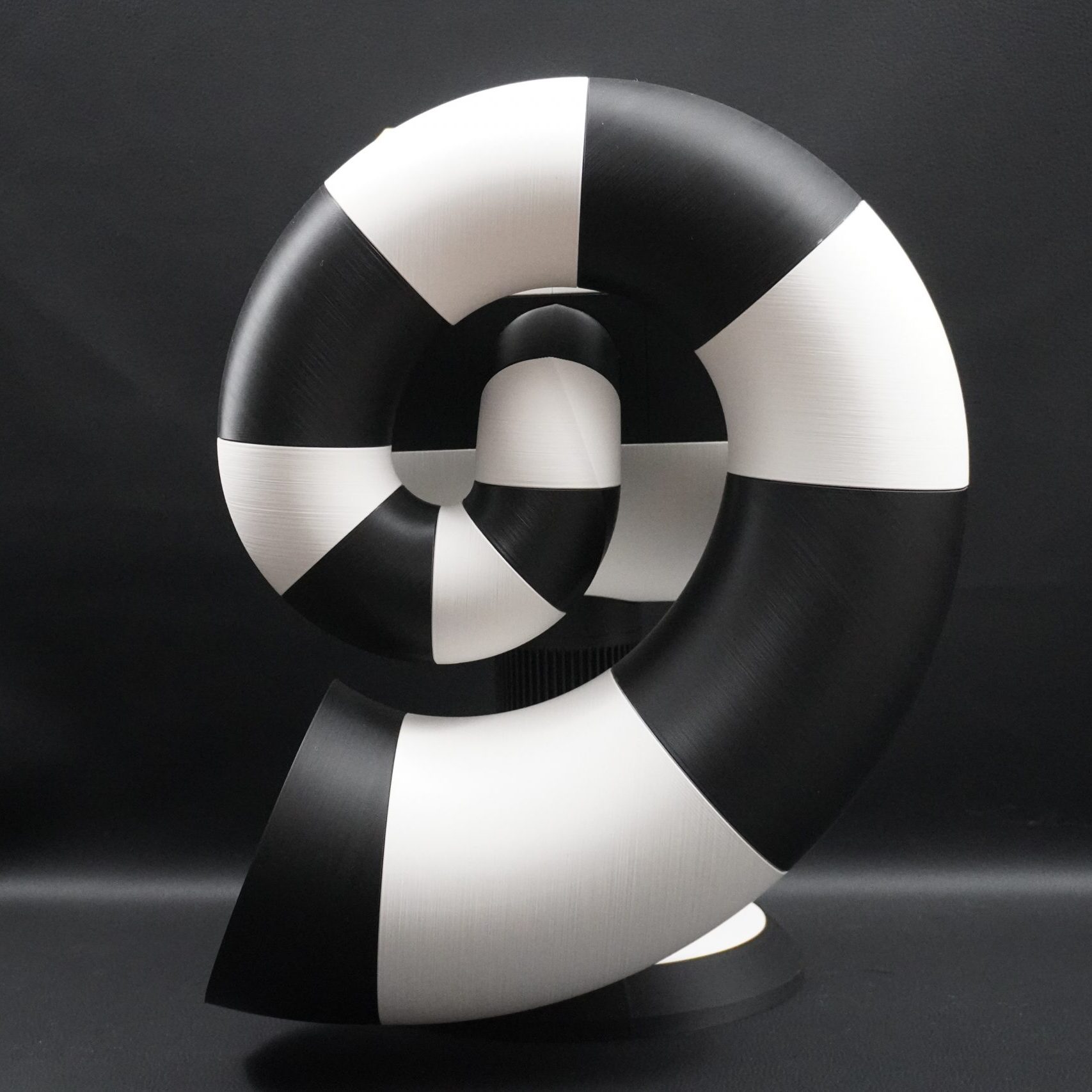

Das Ergebnis
Im Vordergrund dieses Projekts stand die Harmonie aus Design, technischer Umsetzung und den verwendeten Komponenten. Der Wavecor-Breitbänder WF120CU07 setzt in Kombination mit der skulpturalen Gehäuseform der SNAIL sein ganz eigenes Statement. Lediglich die Vorkammer musste leicht bedämpft werden, um den Hochtonanteil, der aus dem Horn austreten könnte, etwas zu reduzieren. Die Hornkonstruktion selbst kommt dagegen ganz ohne Dämpfung im Kanalsystem aus.
