Beitrag Morpheus Equilibrium AUDAPHON
Wir beschreiben hier die Entstehung und Entwicklung der Morpheus Equilibrium. Neben der Umsetzung selbst gehen wir auch auf mögliche Varianten und zusätzliche Konzepte ein.
Die Morpheus Equilibrium wird ein High-End-Standlautsprecher mit neusten Top-Chassis in einem Steingehäuse mit Sandwich Aufbau. Die passive Weiche wird mit hochwertigen Bauteilen von Mundorf realisiert. Eine vollaktive Variante wird auf der MUSICWONDER ONE mit FIR-Technologie entwickelt.

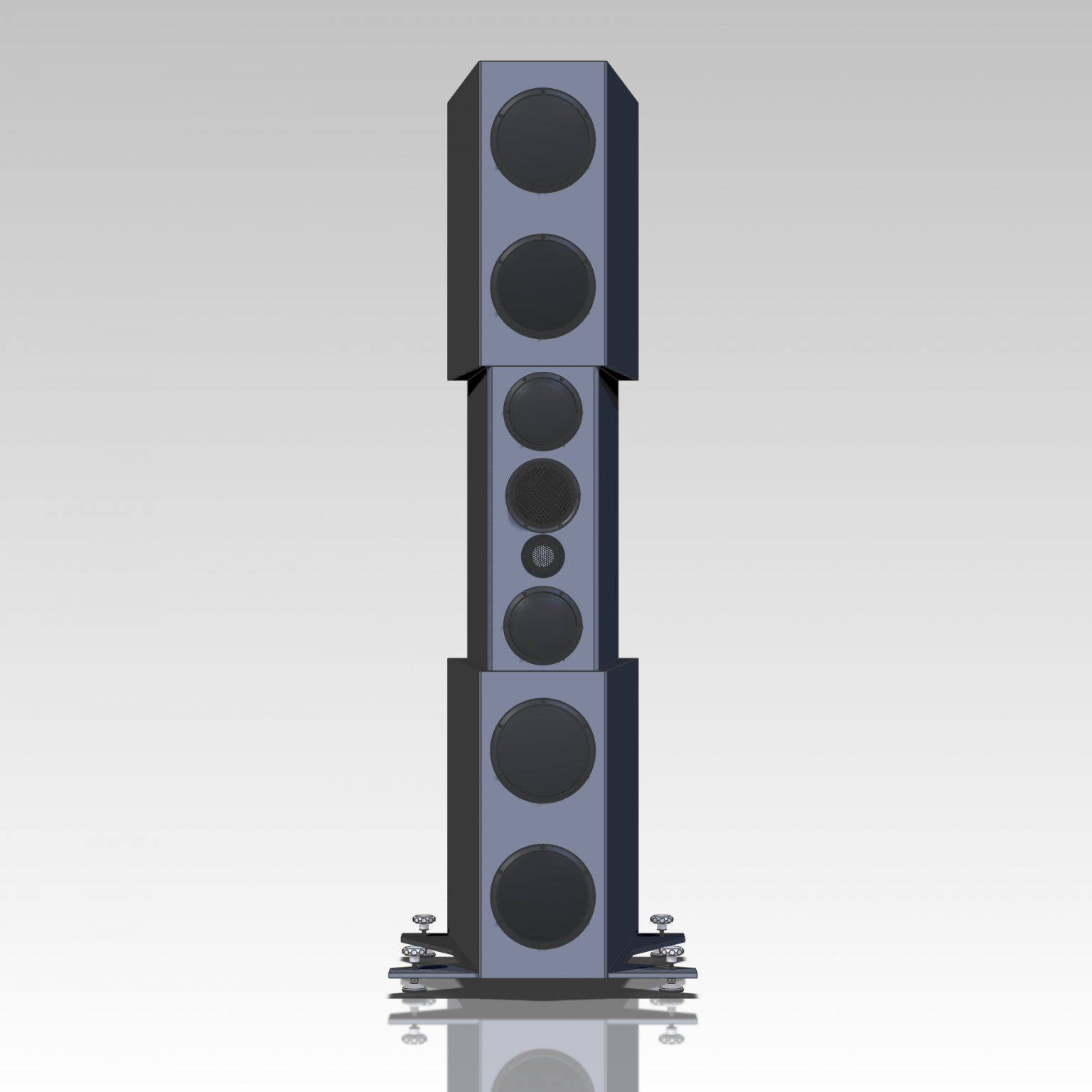

Wir starten mit dem Gehäusekonzept als 3D Zeichnung. Mal schauen wie wir den Lautsprecher bauen. In den folgenden Abschnitten zeigen wir erste Bilder von der Entstehung des Designs. Aus dieser Konzeptstudie wird sich ergeben, welche Variante im Rahmen des verfügbaren Budgets genau gebaut werden soll.
Design der Morpheus Equilibrium
Das Gehäuse soll einen Sandwichaufbau bekommen. Das ist auf viele verschiedene Arten denkbar. Wir wollen eine Version mit einer fertigen Oberfläche in einem hochwertigen Finish. Es soll Stein werden.

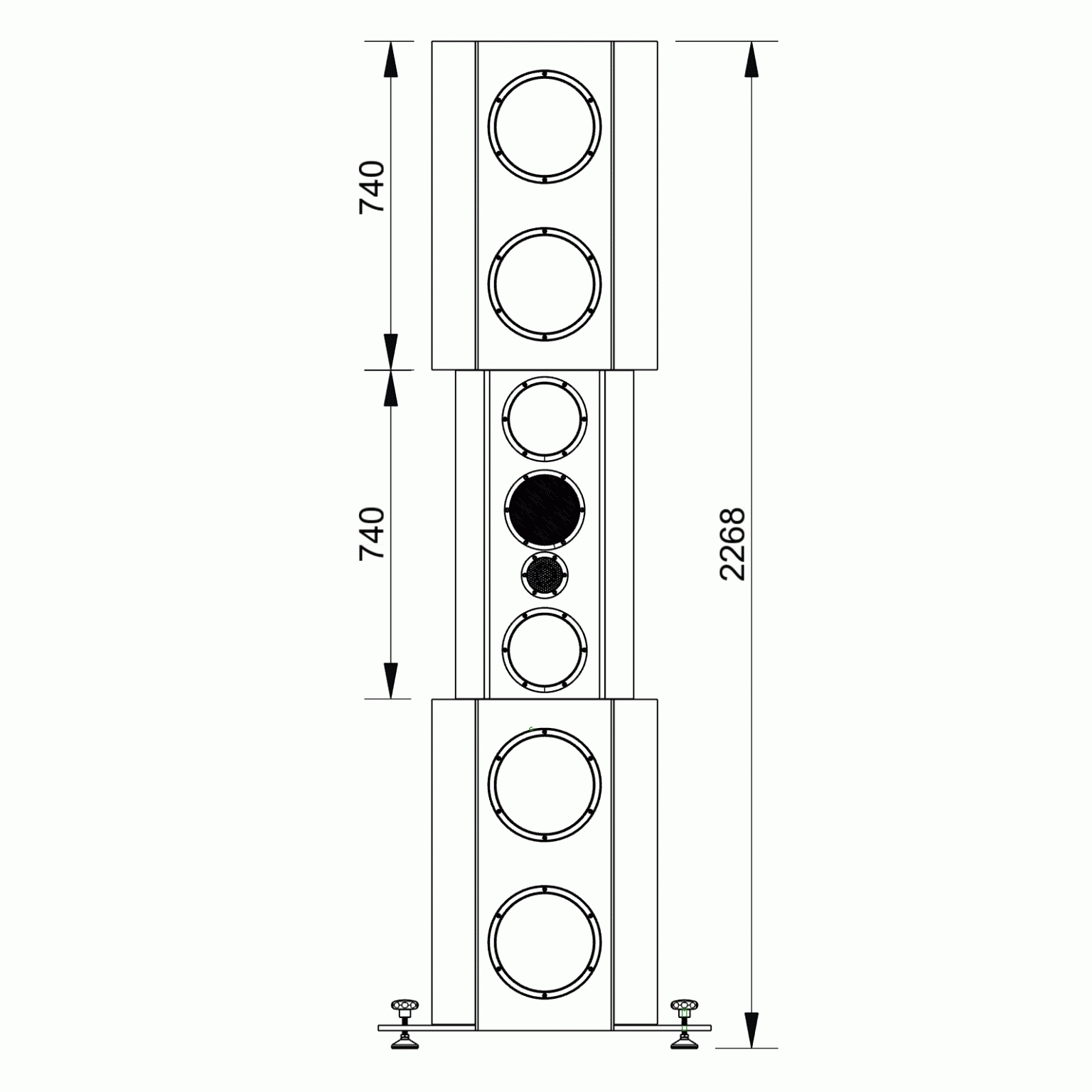

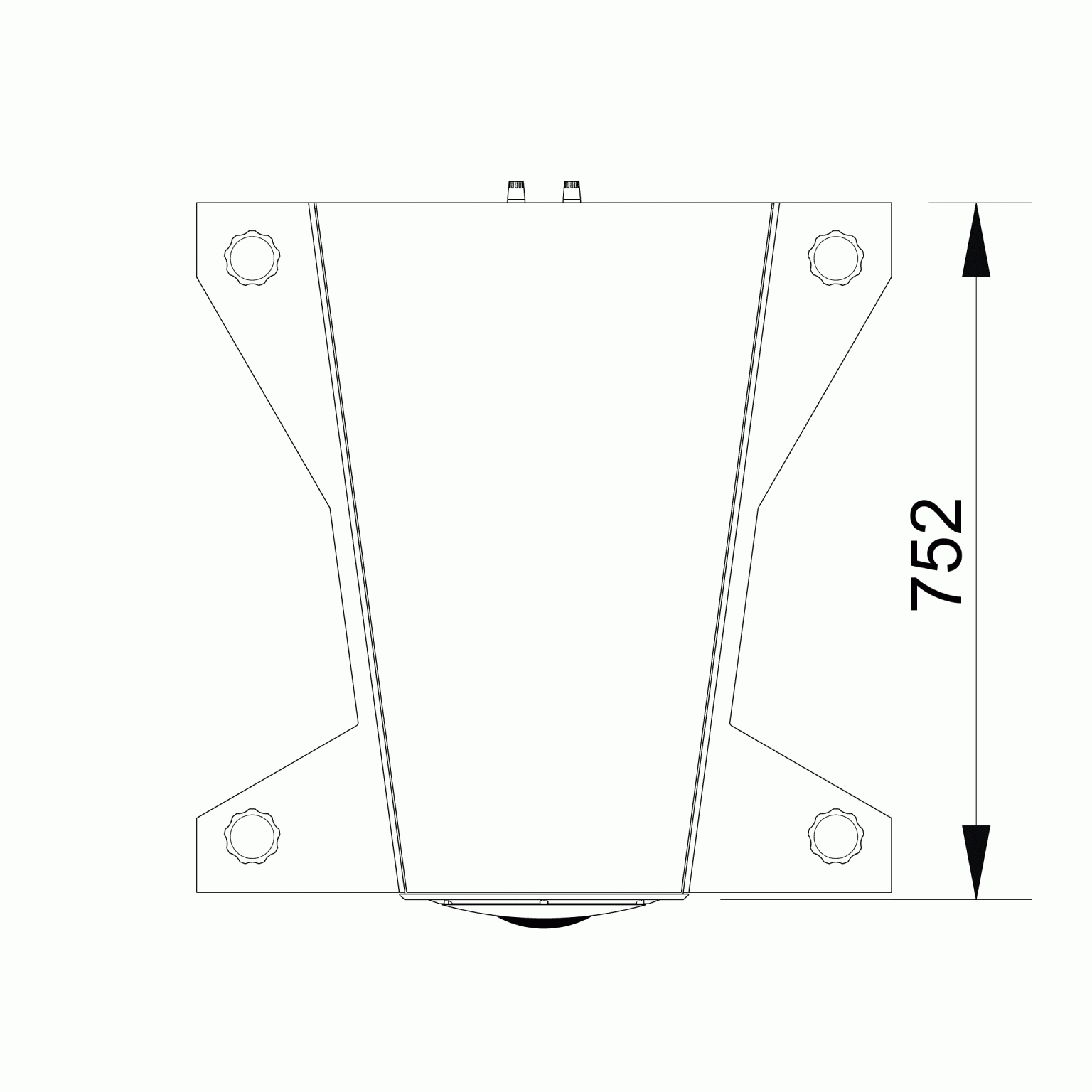

Zeichnung und Plan
Die Gehäuse für den Bass haben wir so ausgelegt, dass zwei Varianten der Türme gebaut werden können. Eine mit Accuton Tieftönern und eine mit Purifi Woofern als Variante. Die Purifi Version ist geeigneter für den Einsatz im Heimkino und bei Kunden, denen der Tiefbass besonders wichtig ist.
Bestückung der Morpheus Equilibrium
Viele Hersteller im Markt haben gute Chassis. In diesem Projekt sind exklusive Qualität und Wertigkeit bei den Treibern gefragt. Accuton, Bliesma und Purifi bieten das und bauen außergewöhnliche Treiber.
Bliesma fertigt in Deutschland sehr gute Hochtöner und Mitteltonkalotten. Daher haben wir bei Bliesma angefragt, ob wir für dieses Projekt deren Diamant Hochtöner verwenden dürfen.

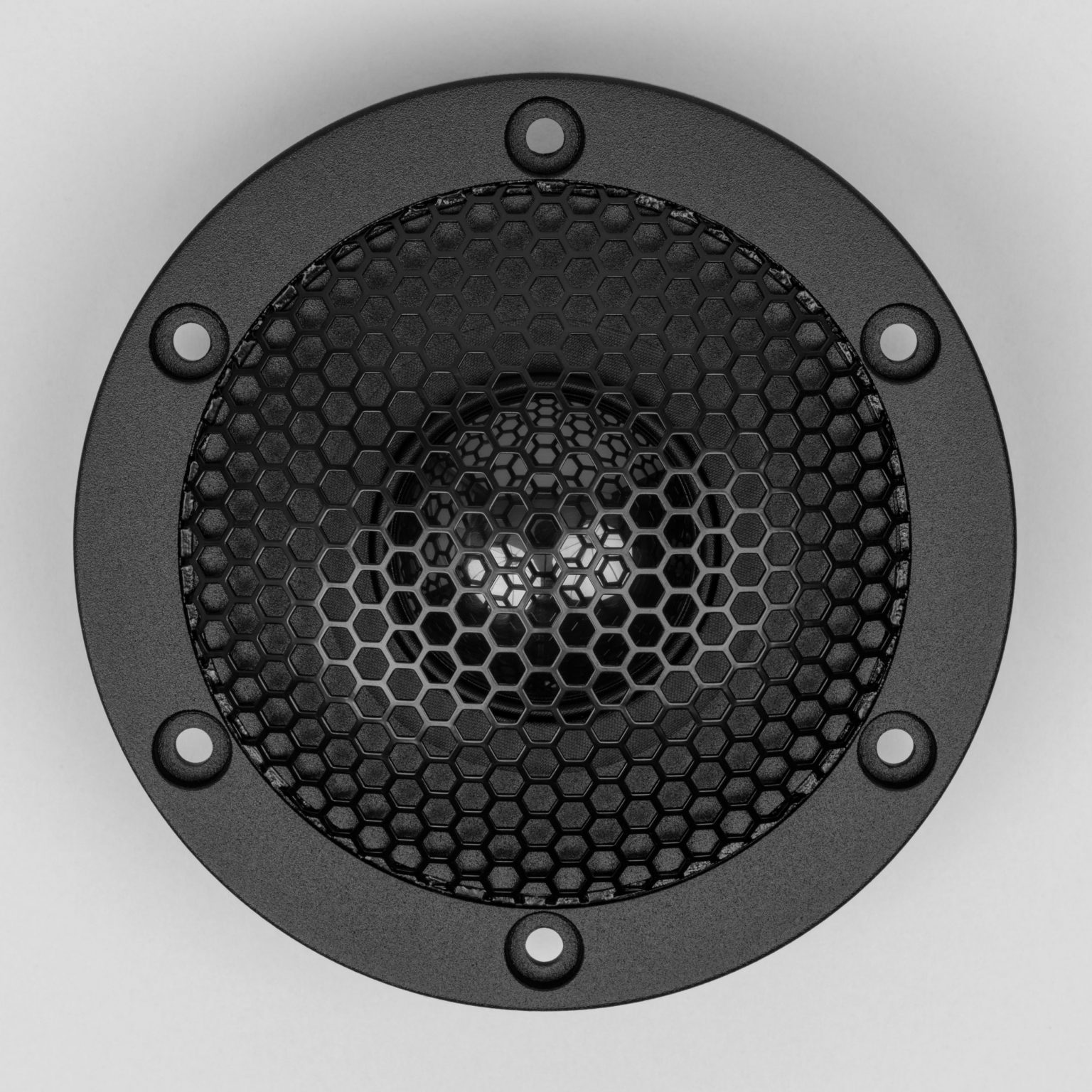

Bliesma T34D-4
Der Bliesma Diamant-Hochtöner spielt im Zentrum der Morpheus Equilibrium und zeigt für seine Größe ein sehr gutes Rundstrahlverhalten. Unsere Entwickler schreiben dem Hochtöner eine überragende Feinauflösung zu. In diesem Projekt ist unsere Wahl daher auf die Bliesma Diamant-Kalotte als Hochtontreiber gefallen.
Feinauflösung
Wir lieben AMT Hochtöner für ihren dynamischen und starken Hochtonbereich. Im Fall der Morpheus soll aber die Höhe der Sitzposition variabel sein. Daher haben wir uns für die wunderschöne Bliesma Kalotte entschieden.

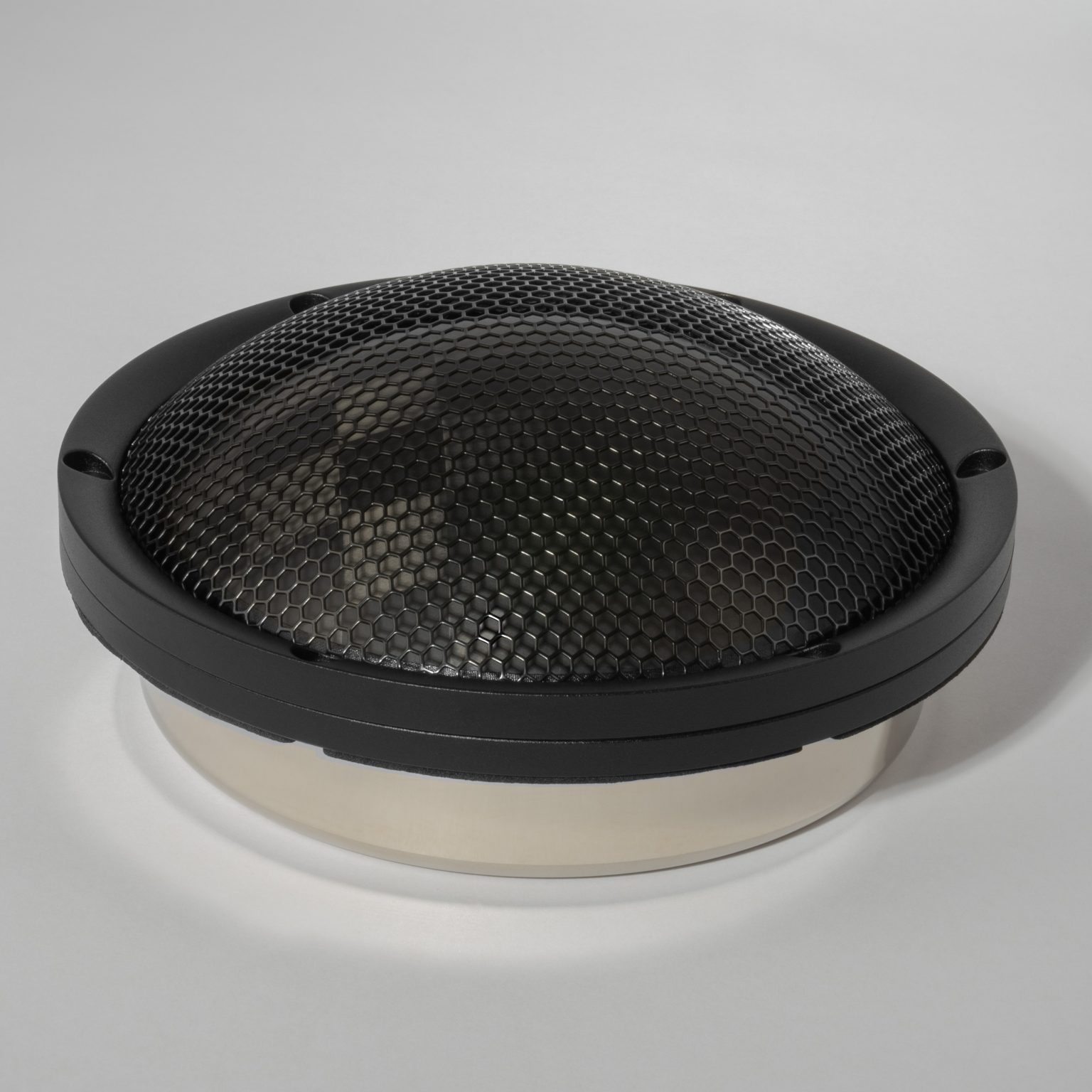

Bliesma M142T-6
Mitteltonkalotten waren in den 70iger und 80iger Jahren im Lautsprecherbau sehr präsent. Die darauffolgenden Jahrzehnte ist es ruhiger um die großen Kalotten geworden. Es gab hier und da ein paar Vertreter, die auch in legendäre Konstruktionen Einzug gefunden haben. Eine echte Neuauflage des Themas wurde durch Bliesma umgesetzt. Die Morpheus soll auch hier neuste und kompromisslos gute Technik einsetzen. Unsere Wahl für den Mitteltöner ist auf die Kohlefaser Version von Bliesma gefallen.
Mitteltonbereich
Wie beim Hochtöner erwähnt wollen wir die Hörpositonen möglichst flexibel halten. Also war auch beim Mitteltöner ein hervorragendes Rundstrahlverhalten ein wichtiges Ziel.

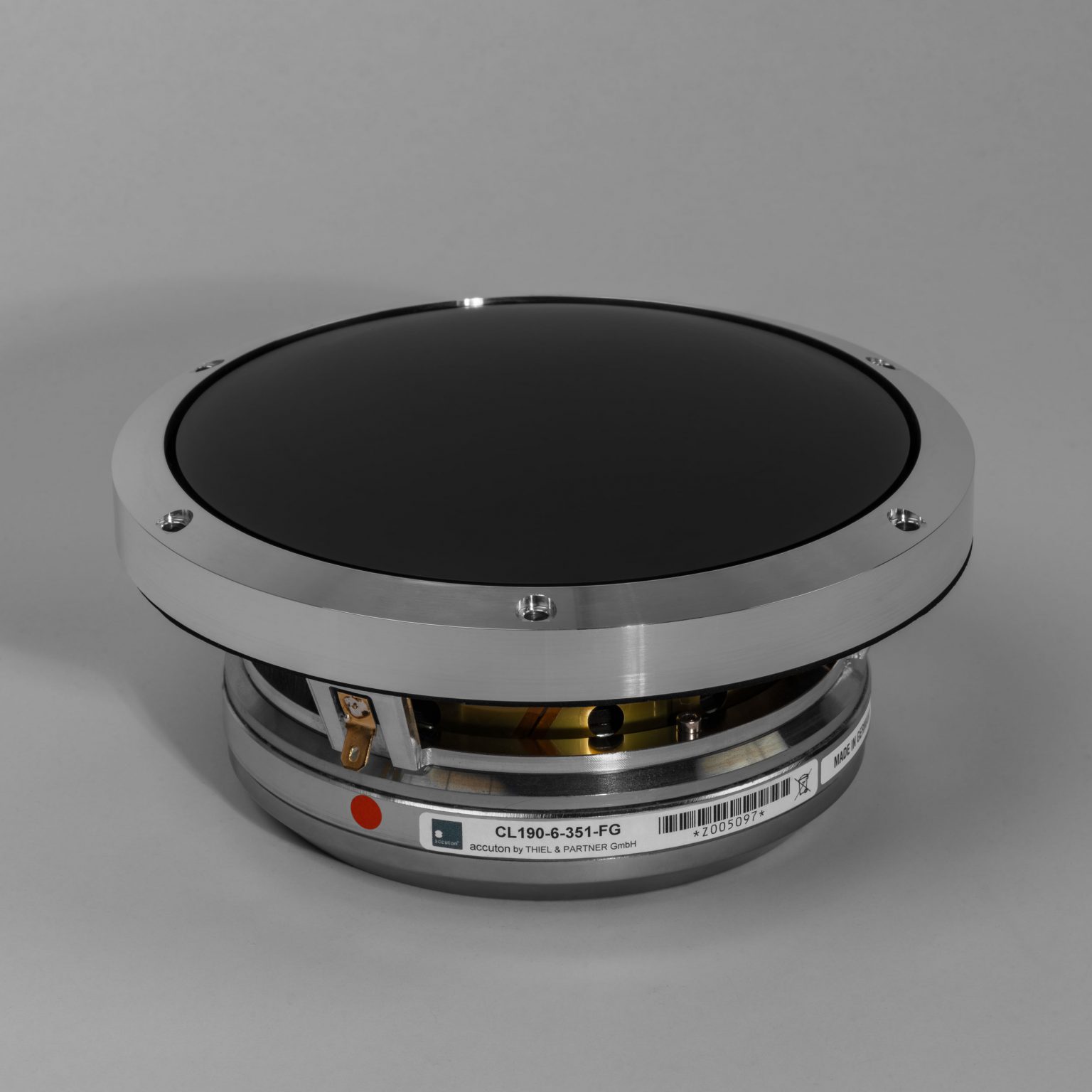

Accuton CL190-6-351-FG
3-Wege oder 4-Wege, dass ist hier die Frage. Naja, eigentlich nicht wirklich eine Frage. Die Musik bzw. den Sound auf Spezialisten zu verteilen ist ein typisches Vorgehen beim Lautsprecherbau. Die Morpheus wird ein 4-Wege-System und wir sind schon sehr gespannt auf ihre Performance.
Kickbass
Große Bässe für eine tiefe Abstimmung sind schwer. Damit meine ich nicht das Gewicht der Treiber. Diese Aussage bezieht sich mehr auf die bewegte Masse des Probanden. Damit die Morpheus immer am Gas hängt und der Lautsprecher feinzeichnend und dynamisch aufspielen kann, setzen wir ein Bindeglied zwischen Mitteltöner und Tiefbass.
Vorserie
Die Entwicklung solcher Projekte läuft über mehrere Monate und führt über verschiedene Entwicklungsstufen an denen auch Hersteller interessiert und involviert sein können. Das tolle Team von Accuton hat uns aus dem Vollen gefräste Prototypen für die Entwicklung bereitgestellt. Ich finde die Teile so scharf in Aluminium-Optik …

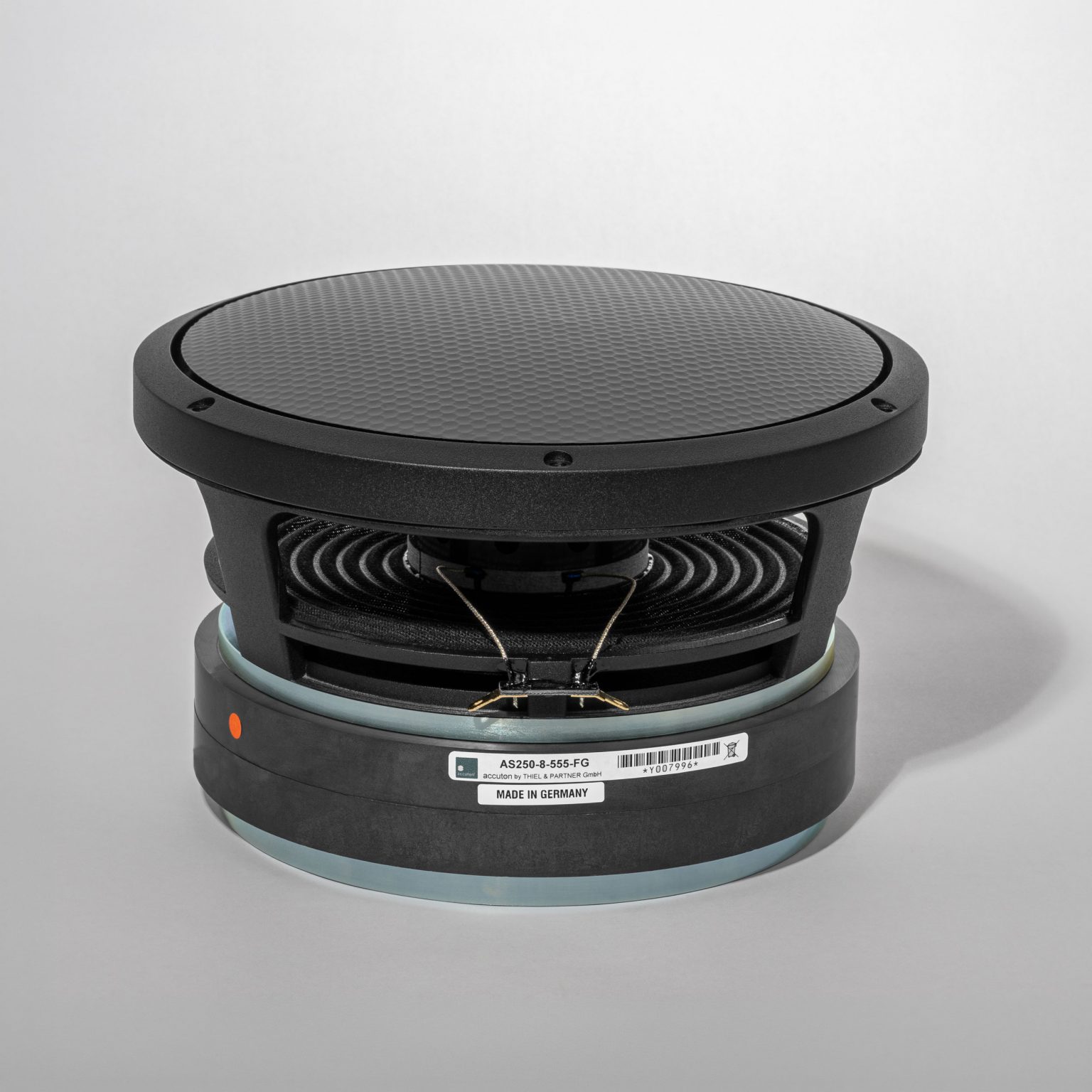

Accuton AS250-8-555-FG
Der Bass ist der 4. Weg im Morpheus System und unsere Wahl ist auch hier auf Accuton gefallen. Die Chassis passen akustisch und optisch perfekt in unsere Vorstellung der Morpheus Equilibrium.
Tieftöner
Am unteren Ende des Frequenzbereiches wird der Accuton Bass AS250-8-555-FG für das Hörerlebnis verantwortlich sein. Gehäuse und Frequenzweiche werden auf diesen Treiber optimiert.
Größe
Der Lautsprecher wird ca. 227 cm Höhe erreichen. Die 3 Module sind je 740 mm hoch und können in Zukunft auf Kundenwunsch in der Bestückung angepasst werden. Es wurden bereits verschiedene Ideen geäußert und wir können auf unterschiedliche Bedürfnisse und Wünsche eingehen.
Module
Der modulare Aufbau hat viele Vorteile. Das betrifft nicht nur Transport und Aufstellung beim Kunden. Bereits in der Entwicklung macht es die Arbeiten einfacher und sicherer. Ein System in der Größe und mit dem Gewicht für Messungen auf einen Stapler zu packen und in vier Meter höhe zu wuchten, ist eine schwere und riskante Aufgabe. Mit den Modulen werden Entwicklung, Verpackung, Transport und Aufstellung deutlich besser handhabbar.

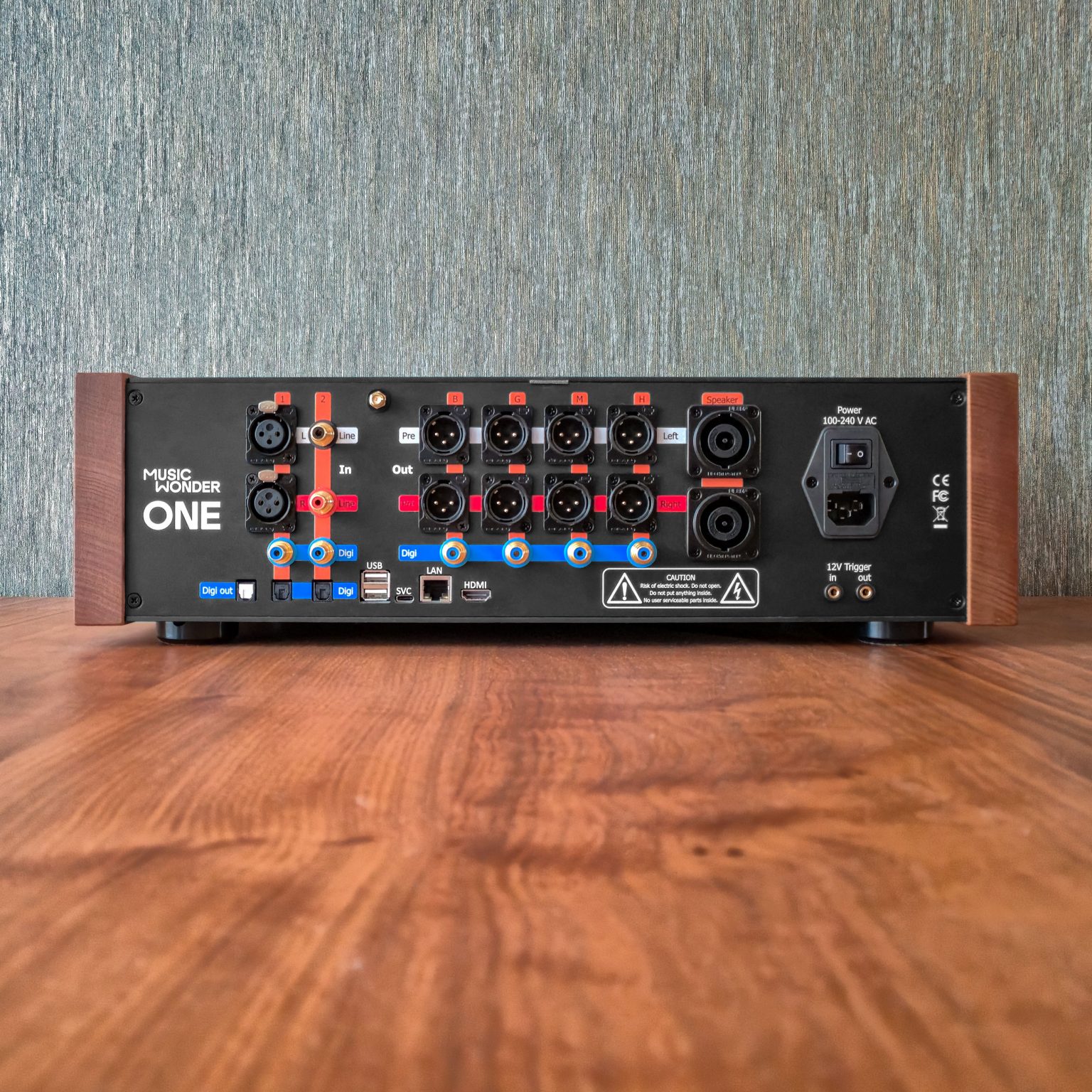

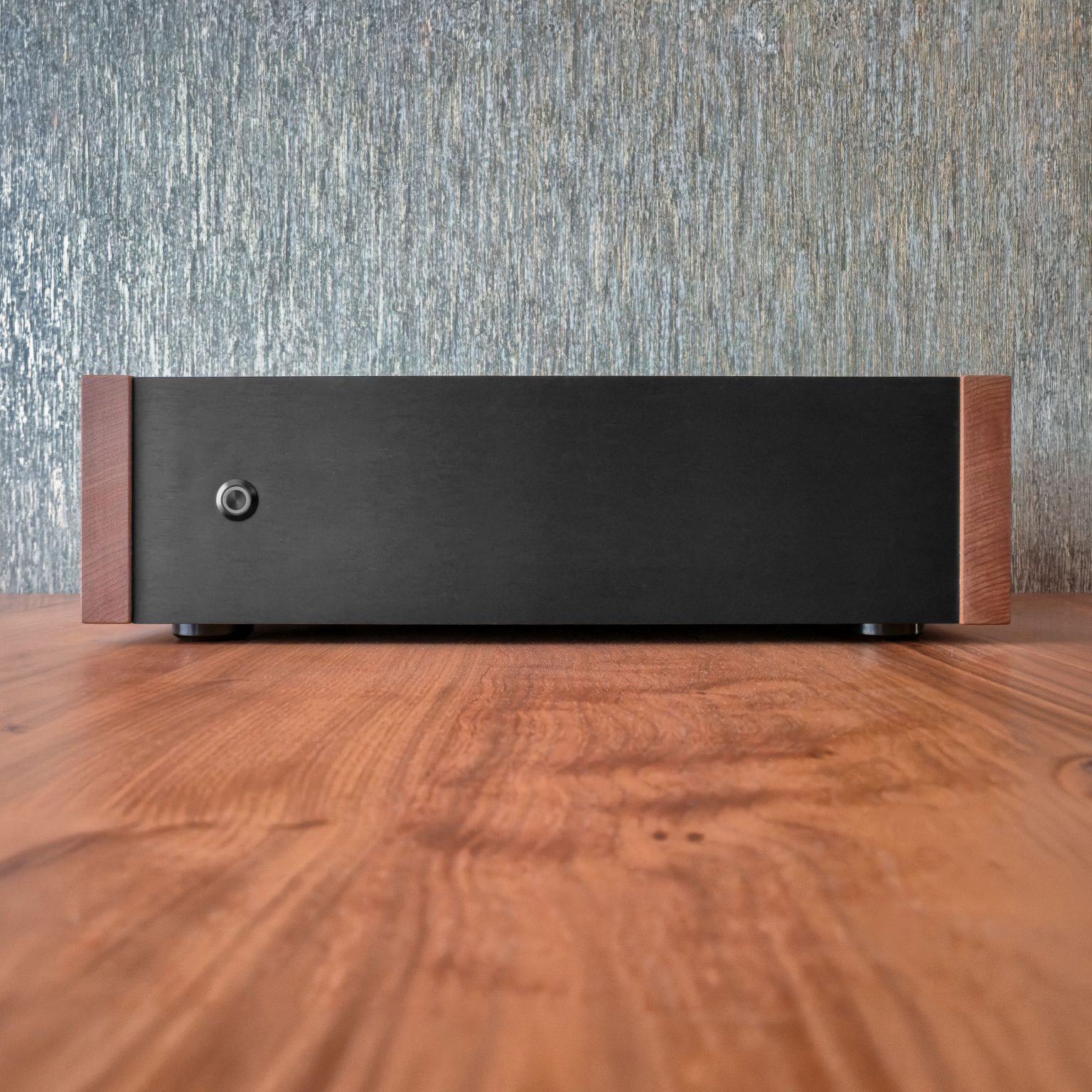

MUSICWONDER
Die Aktivierung der Morpheus Equilibrium wird mit Hilfe einer MUSICWONDER ONE durchgeführt, um das volle Potenzial des Lautsprechers auszuschöpfen. Wir werden separat über die MUSICWONDER ONE und Aktivierungen mit FIR-Technologie berichten.
FIR
Aktivierungen per DSP werden immer häufiger und immer besser. Dazu gibt es verschiedene Technologien und Tools. Wir haben gute Gründe, warum wir in diesem Projekt auf die MUSICWONDER ONE und FIR Filter setzen:
- Bis zu 256k Taps sind für die ONE kein Problem. Damit lässt sich die gesamte Aktivierung mit FIR-Filtern durchführen.
- Mit FIR Filtern werden Amplitude und Phase jedes Chassis sauber linearisiert. Jeder spielt so gut er kann.
- Die Crossover werden phasenlinear gesetzt. Das funktioniert auch mit steilen Flanken. Im Übergang laufen zwei Chassis phasen- und zeitgleich. Alle spielen perfekt zusammen.
- Der Raum spielt immer mit. Mit FIR wird er aber nicht zum Spielverderber. Geeignete Anpassungen der Filter von Hand und Längsmodenbehandlung per VBA (Virtual Bass Array) machen den Raum zum Bandmitglied.
- Eine saubere Abstimmung ist eine gute Basis, trifft aber nicht jeden Geschmack. Mit der MUSICWONDER ONE kann der Hörer den Klang extrem bequem, sehr fein und ohne Phasenverschiebungen auf seinen persönlichen Traumklang einstellen.
Last but not least. Wir haben mit FIR getestet und sind von den Möglichkeiten begeistert.
